Накладной датчик температуры воды PT1000 GST-3-PT1K

Накладной датчик температуры воды PT1000 GST-3-PT1K

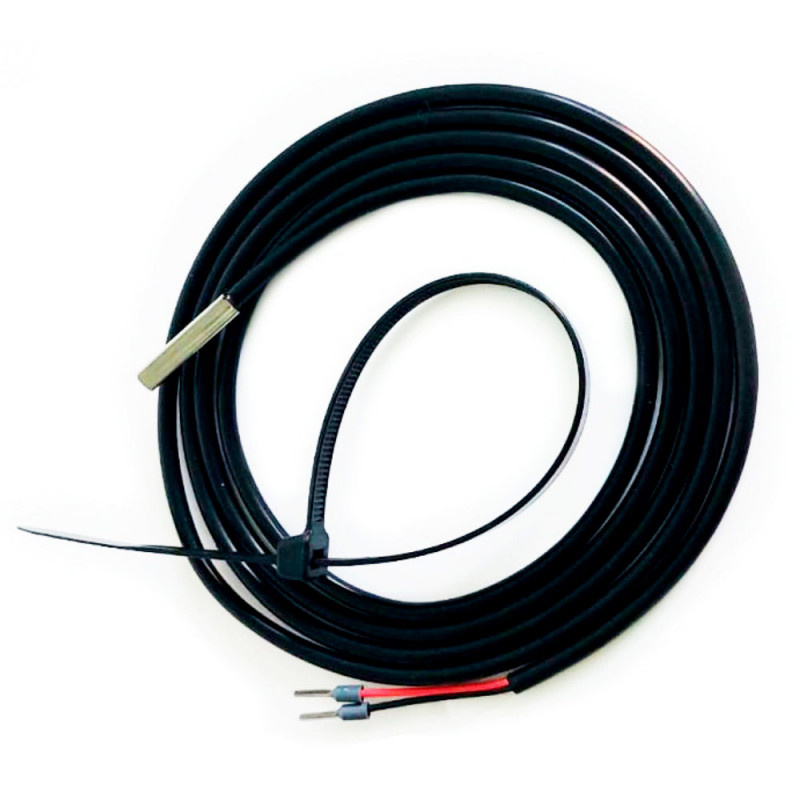

Накладной датчик температуры GST-3-PT1K представляет собой термометр сопротивления Pt 1000 (1000 Ом при 0 °C по IEC 751В). Температурный датчик является двухпроводным устройством с гильзой из никель-медного сплава.

Накладные датчики температуры GST-3-PT1K используются для измерения температуры поверхности твердых тел (трубопроводов, контактных площадок, корпусов приборов). Находят широкое применение для измерения температуры «прямой» и «обратной» воды в системах вентиляции и отопления.

Купить накладной датчик температуры BVM GST-3-PT1K с чувствительным элементом PT1000 в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.

  • Модель:
    GST-3-PT1K
  • Артикул:
    BVM PT1000 GST-3-PT1K
900 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Рекомендации по монтажу датчика температуры PT1000 GST-3-PT1K

Датчик температуры монтируется на трубопроводе и закрепляется с помощью хомута, идущего в комплекте. В целях соблюдения правил охраны труда перед началом работ по монтажу, демонтажу или обслуживанию датчика необходимо произвести отключение электропитания всей системы. На работу и показания датчика PT1000 может влиять его установка вблизи оборудования, не соответствующего нормам электромагнитной совместимости. Рекомендуется применять экранированный кабель, соединяя экран с одной стороны с заземлением.

Принцип работы датчика температуры PT1000 GST-3-PT1K

Принцип измерения основан на изменении электрического сопротивления чувствительного элемента (PT 1000) датчика при изменении температуры окружающей среды. Датчики оснащены пассивным выходом и рассчитаны на измерение температуры от -50 до +105 °C.

Основные характеристики датчика температуры PT1000 GST-3-PT1K

  • Степень защиты - IP54
  • Диапазон измерения –50°С ... 105°С
  • Выход - пассивный
  • Чувствительный элемент - PT1000
  • Тип подключения - 2-проводное, с наконечниками

Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.

Схема подключения датчика температуры PT1000 GST-3-PT1K

Для подключения датчика температуры рекомендуется использовать двухжильный кабель сечением до 1,5 мм2. В местах с высоким электромагнитным излучением рекомендуется использовать экранированный кабель. Необходимо выдерживать минимальную дистанцию в 15 см между кабелем датчика и силовыми кабелями питания.

Схема подключения датчик температуры PT1000 GST-3-PT1K

Размеры, мм 25х5х5
Степень защиты IP54
