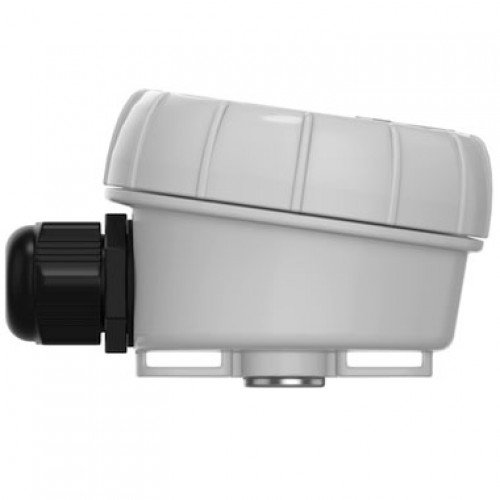

Накладной (контактный) датчик температуры воды RGP TS-C02 PT1000 Standart IP 65 / IP 68
Накладной (контактный) датчик температуры TS-C02 PT1000 Standart представляет собой термометр сопротивления Pt 1000 (1000 Ом при 0 °C по IEC 751В). Температурный датчик TS-C01 PT1000 выпускается в корпусе из прочного ABS-пластика с контактной площадкой из алюминиевого сплава диаметром 14 мм. Термодатчик (сенсор) PT 1000 расположен внутри этой контактной алюминиевой пластины.
Накладной (контактный) датчик температуры TS-C02 PT1000 Standart используется для измерения температуры различных жидкостей в трубопроводах систем отопления, вентиляции и кондиционирования, а также в системах управления и диспетчеризации административных и промышленных зданий.
Сенсор (терморезистор) накладного датчика температуры благодаря использованию контактной площадки дает увеличение точности показаний по сравнению с тонкостенными гильзами более 10%. Относительно модели TS-C01 PT, увеличение площадки даёт меньшее рассеивание тепла и увеличение точности показаний до 5-10% относительно обычной площадки. Термопреобразователь PT 1000 защищен от попадания мелких частиц и изолирован от попадания влаги (IP 68) с помощью заливки специальным теплопроводящим составом.
Купить накладной датчик температуры RGP TS-C02 PT1000 Standart с чувствительным элементом PT1000 в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а также автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:RGP TS-C02 PT1000 Standart
- 100
Цену уточняйте
Есть в наличии
Рекомендации по монтажу датчика температуры TS-C02 PT1000 Standart
Крепление контактных датчиков к трубопроводу осуществляется с помощью сантехнических монтажных хомутов, входящих в комплект поставки. Рекомендуется зачистить место контакта термодатчика к трубе и использовать термопроводящую пасту в месте контакта. Для обеспечения точности измерений место установки требуется закрыть теплоизоляцией. Рекомендуется устанавливать накладной датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации экранированным кабелем с сечением не менее 0,2 мм2.
Принцип работы датчика температуры TS-C02 PT1000 Standart
Принцип измерения основан на изменении электрического сопротивления чувствительного элемента (PT 1000) датчика при изменении температуры окружающей среды. Датчики оснащены пассивным выходом и рассчитаны на измерение температуры от -50 до +130 °C.
Основные характеристики датчика температуры RGP TS-C02 PT 1000 Standart
- Пыле- и влагозащита (корпус) - IP 65 (до IP68 по спецзаказу)
- Пыле- и влагозащита (сенсор) - IP 68
- Диапазон измерения –50°С ... 130°С
- Чувствительный элемент - PT1000
- Внешний диаметр площадки: - 6 мм
Датчик температуры PT 1000 серии Standart является аналогом SHUFT ALTF1-PT1000, S+S REGELTECHNIK ALTF1 Pt1000, REGIN (POLAR BEAR) ST-C1/PT1000, THERMOKON OF14 Pt1000 passive, PRODUAL TEPK Pt1000, FuehlerSysteme LF1/E Pt1000, ВЕНТИКС TD-A1000-Br, ДТ-Н 52.06.04.10, ОВЕН ДТС3014.
Технологии защиты измерительного элемента IP68 и корпуса IP65 гарантируют защиту от внешних воздействий и надежность. Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.
Схема подключения датчика температуры RGP TS-C02 PT1000 Standart IP67
Для подключения датчика PT1000 рекомендуется использовать двухжильный кабель сечением жилы от 0,75 мм2 до 1,5 мм2. При прокладке в местах с высоким электромагнитным излучением рекомендуется использовать кабель с экраном. Рекомендуемая дистанция между кабелем датчика и кабелем с напряжением 230 В составляет 15 см.
Показания датчиков температуры ежегодно отклоняются от заявленных значений на величину 0,3–0,5%. Рекомендуется ежегодно производить корректировку (калибровку) показаний датчиков. Погрешность измерения датчиков PT 1000 через 5 лет составит около ±1,6 °C, через 10 лет ±2,3 °C.
Габаритные размеры датчика температуры RGP TS-C02 PT1000 Standart IP67
Крепление накладного контактного датчика температуры к трубопроводам осуществляется с помощью 2 монтажных хомутов D=50-70 мм, входящих в комплект поставки. Для подключения к системам автоматизации внутри корпуса датчика PT1000 предусмотрен быстросъемный пружинный клеммный блок.
Скачать паспорт на датчик температуры RGP TS| Диапазон измерения | -50…+130 °C |
| Погрешность измерения | PTC = ±0,3 °C |
| Материал | Корпус: ABS-пластик (PBT по заказу) |
| Подключение | 2-х проводная схема |
| Способ монтажа | хомутом на трубу |
| Срок службы | не менее 5 лет |
| Степень защиты | IP65/IP68 |
