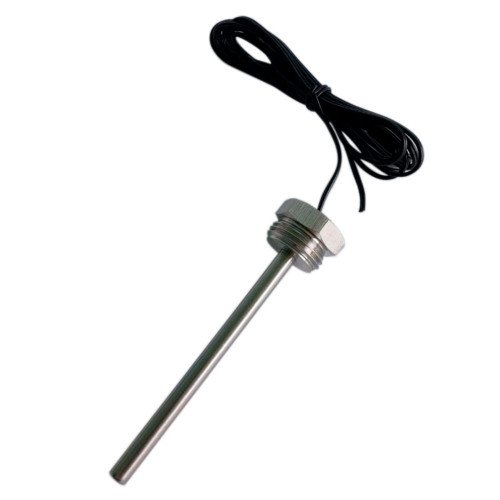

Погружной кабельный датчик температуры BVM PT1000 GST-6-PT1K
Погружной датчик температуры PT1000 GST-6-PT1K представляет собой термометр сопротивления Pt 1000 (1000 Ом). Погружной (врезной) датчик температуры является двухпроводным устройством с гильзой (штуцером) из нержавеющей стали.
Погружные датчики температуры GST-6-PT1K используются для измерения температуры жидкости (тепло- и хладоносителя) в трубопроводах систем вентиляции, отопления и кондиционирования воздуха. Погружные датчики можно установить в трубопроводы, емкости и баки с не агрессивной жидкостью.
Купить погружной датчик температуры воды BVM GST-6-PT1K с чувствительным элементом PT1000 в компании ООО "МЕЛДЕР". Мы можем предложить большой выбор оборудования для систем вентиляции и отопления, а так же автоматику для их контроля и управления. Наш склад расположен в Москве, доставка производится по Москве, Московской области, в регионы России.
- Модель:PT1000 GST-6-PT1K
- Артикул:BVM PT1000 GST-6-PT1K
- 98
1 400 руб
Есть в наличии
Рекомендации по монтажу датчика температуры PT1000 GST-6-PT1K
Датчик температуры монтируется в трубопроводе в предварительно приваренную бобышку с внутренней резьбой G1/2. В целях соблюдения правил охраны труда перед началом работ по монтажу, демонтажу или обслуживанию датчика необходимо произвести отключение электропитания всей системы. На работу и показания датчика PT1000 может влиять его установка вблизи оборудования, не соответствующего нормам электромагнитной совместимости. Рекомендуется применять экранированный кабель, соединяя экран с одной стороны с заземлением.
Принцип работы датчика температуры PT1000 GST-6-PT1K
Принцип измерения основан на изменении электрического сопротивления чувствительного элемента (PT 1000) датчика при изменении температуры жидкости. Датчики оснащены пассивным выходом и рассчитаны на измерение температуры от -30 до +105 °C.
Основные характеристики датчика температуры PT1000 GST-6-PT1K
- Степень защиты - IP67
- Диапазон измерения –30°С ... 105°С
- Выход - пассивный
- Чувствительный элемент - Pt1000 Class B
- Тип подключения - 2-проводное, с наконечниками
Погружной (врезной) кабельный датчик температуры состоит из стальной гильзы диаметром 6 мм, приваренной к бобышке с резьбой G1/2. Внутри гильзы штуцера находится измерительный элемент, припаянный к кабелю. Измерительный элемент зафиксирован в гильзе с помощью теплопроводящего клея, а место соединения выхода из гильзы штуцера надежно изолировано с помощью клеевой термоусадочной трубки. Техническое обслуживание датчика температуры при эксплуатации состоит из технического осмотра, который проводится не реже одного раза в 6 месяцев и включает в себя: внешний осмотр и очистку датчика, проверку крепления датчика и кабеля, протяжку соединений, проверку сопротивления изоляции. Обнаруженные при осмотре недостатки следует немедленно устранить.
Схема подключения датчика температуры PT1000 GST-6-PT1K
Для подключения датчика температуры рекомендуется использовать двухжильный кабель сечением до 1,5 мм2. В местах с высоким электромагнитным излучением рекомендуется использовать экранированный кабель. Необходимо выдерживать минимальную дистанцию в 15 см между кабелем датчика и силовыми кабелями питания.
Скачать паспорт на датчик температуры BVM GST-6-PT1K| Диаметр, мм | Резьба G1/2 |
| Степень защиты | IP67 |
