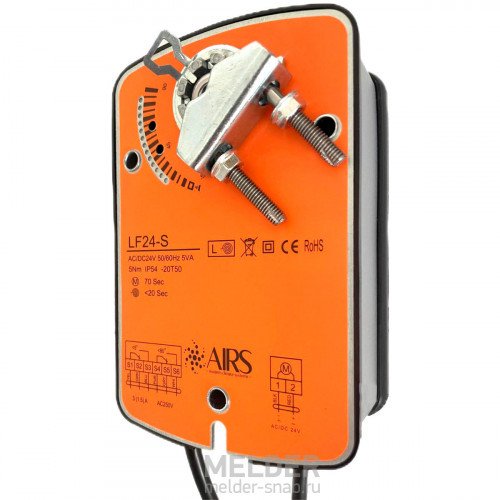

Привод воздушного клапана AIRS LF24-S 5 Нм / 230 В с пружинным возвратом
AIRS LF24-S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод AIRS LF24-S имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.8 м². Модель LF24-S подключается к стандартной сети переменного/постоянного тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции AIRS LF24-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LF24-S или другие вентиляционные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Dastech, Нанотек, Lufberg, Sputnik, UCP и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LF24-S
- 100
5 071 руб
Есть в наличии
Применение AIRS LF24-S
Электроприводы AIRS серии LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LF24-S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода AIRS LF24-S
- Основные характеристики LF24-S:
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции AIRS от других компаний с такими же или близкими параметрами: Dastech AR-05N24S, Nanotek LF 24 B 5, Belimo LF24-S, Sputnik AS24-5-S, Lufberg DA05S24S, BVM TS05-24S, Siemens GMA121.1E, Gruner 341-024-05-S2. Все перечисленные модели могут быть заменены на AIRS LF24-S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, BVM, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения AIRS LF24-S 5 Нм с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Скачать паспорт на серию AIRS LF| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Электропривод Dastech AR-05N24S |
| Вес | 1.9 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | Ø10—16 мм, □ 7 - 11 мм |
| Время поворота (двигатель/ пружина) | 70 / 20 сек. |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 5 Нм |
| Назначение | Воздушный |
| Напряжение | 24 В |
| Номинальное напряжение | АС 24 В ± 10% |
| Потребляемая мощность (работа/удержание) | 5 Вт / 2 Вт |
| Похожие модели | Электропривод AIRS LF230-S |
| Рабочая температура | -30°…+50° С |
| Расчетная мощность | 5 ВА |
| Соединение, кабель | 1 м |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+50° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Управляющий сигнал | 2-х позиционный |
| Уровень шума | макс. 45 дБ |
| Частота | 50 … 60 Гц |
