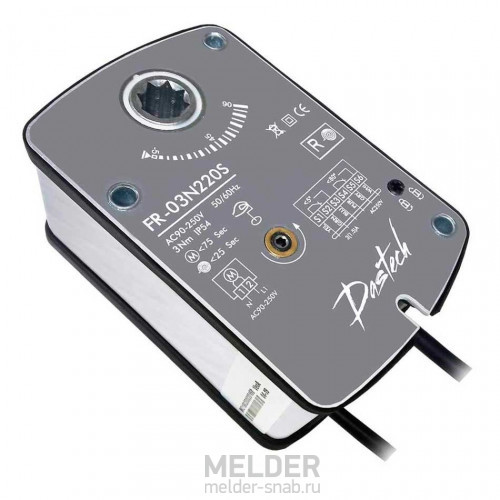

Привод Dastech FR-03N220S 3 Нм / 230 В с возвратной пружиной
Dastech FR-03N220S - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Dastech FR-03N220S имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 0.5-0.6 м2. Модель FR-03N220S подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
Как и другие противопожарные приводы, в Dastech FR-03N220S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод FR-03N220S или другие огнезащитные приводы Dastech в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Vilmann, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 3НМ мало, можем предложить более мощный Dastech FR-05N220S 5НМ
- Модель:FR-03N220S
- Артикул:Dastech FR-03N220S
- 100
Применение Dastech FR-03N220S
Электроприводы Dastech серии FR с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы FR-03N220S
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Dastech FR-03N220S
- Основные характеристики FR-03N 230V:
- усилие 3Нм;
- напряжение 230В;
- время поворота двигателя/пружины 75/<25 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода Dastech от других компаний с такими же или близкими параметрами: Nanotek BLF 230 B 3, Belimo BFL230, Sputnik FS230-3-S, Hoocon SA3FU230-DS, Vilmann TAFA2-05S, Gruner 340-230-03-S2. Все перечисленные модели могут быть заменены на Dastech FR-03N220S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Электрическая схема подключения Dastech FR-03N220S
Электропривод противопожарного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 220В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 3 н\м |
Назначение | Противопожарный |
Напряжение | 220 В |
Управление | Открыто/Закрыто |
