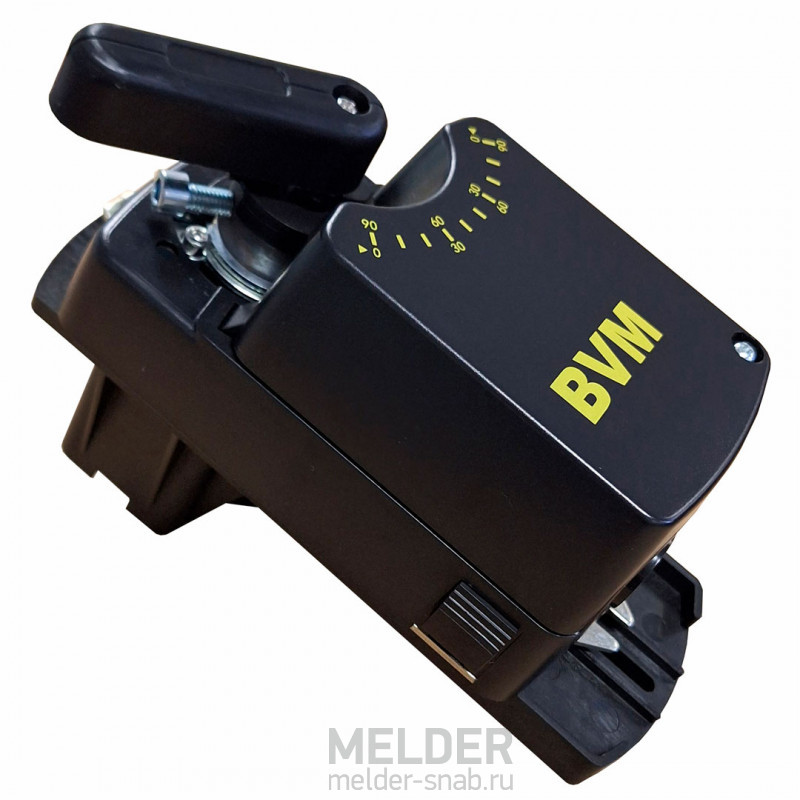

Электрический привод BVM LM230-SR-4 4 Нм 230 В с переходником на шаровой кран DN15/DN20
BVM LM230-SR-4 - электромеханический привод с крутящим моментом 4 Нм, который применятся для плавного управления воздушным клапаном или шаровым краном. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54. Подключение к сети питания 230В, время поворота двигателя - 25 сек.
Braket 8 - это универсальный переходник, который закрепляется на электропривод LM230-SR-4 (или другие реверсивные приводы BVM) и позволяет устанавливать его на 2-хходовой или 3-хходовой шаровой кран для дальнейшего управления в автоматическом или полуавтоматическом режиме.
LM230-SR-4 с Braket 8 применяется в системах отопления, вентиляции и кондиционирования воздуха. Данный комплект позволяет автоматизировать управление потоков воды или воздуха, для поддержания оптимальных температурных режимов и обеспечивания энергоэффективности систем.
Купить электропривод LM230-SR-4 с переходником Braket 8 на 2/3-way кран или другие приводы BVM с переходником на шаровой кран в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики: Нанотек, Lufberg, Спутник, AIRS и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LM230-SR-4 + Braket 8
- 96
5 900 руб
Есть в наличии
Применение BVM LM230-SR-4 Braket 8
Электрические приводы BVM серии LM на 4Нм реверсивного типа с установленным адаптером Braket предназначены для автоматизации работы двухходового и трёхходового клапана Ду15/Ду20 систем отопления, вентиляции и кондиционирования. Устанавливаясь на шток крана, регулирующий сервопривод с помощью двигателя изменяет положение шара частично или полностью открывает/закрывает поток.
Принцип работы LM230-SR-4
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение штока в оба направления производит встроенный двигатель за одно и тоже время. С помощью переключателя на корпусе можно настроить направление вращения - по часовой стрелки или против часовой. Управление плавное (0)2…10 В, т.е. регулировать объём воды через шаровой кран можно на 10%, 20% и т.д. от его пропускной способности.
Аналоги электропривода BVM LM230-SR-4
- Основные характеристики LM230-SR-4:
- усилие 4Нм;
- напряжение 230В;
- сигнал обратной связи - 0(2)...10В/0(4)...20mA;
- время поворота двигателя - 25 сек;
- рекомендуемый условный диаметр для двухходового крана - DN15 и DN20;
- рекомендуемый условный диаметр для трёхходового крана - DN15;
Аналоги электрического привода BVM LM от других компаний с такими же или близкими параметрами: Dastech DA-04N220A-SR, Hoocon DA4MU230-AS, Lufberg DA04N220PS. Все перечисленные модели могут быть заменены на BVM LM230-SR-4.

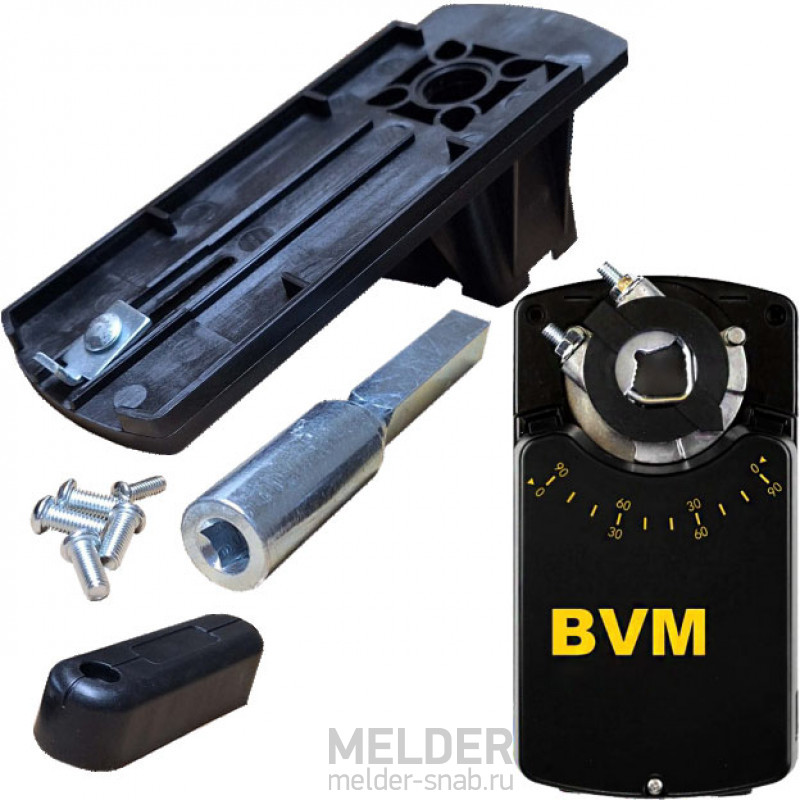

Комплектация поставки: 1. Переходная пластина; 2. Вал; 3. Ручка поворотная; 4. Винт М5х12 (4 шт.); 5. Винт М4х10 (1 шт.); 6. Хвостик; 7. Электропривод
Габаритные размеры BVM LM230-SR-4 с переходником Braket 8 на шаровой кран
| L, мм | L1, мм | L2, мм | В, мм | В1, мм | В2, мм | H, мм | H1, мм |
|---|---|---|---|---|---|---|---|
| 205 | 186 | 144 | 90 | 70 | 43 | 140 | 57 |
Скачать паспорт на BVM LM230-SR-4 с переходником Braket 8| Наличие возвратной пружины | Реверсивный |
| Вес | 1 кг |
| Вспомогательный переключатель | Есть |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | Ⅱ (полностью изолированный) |
| Крутящий момент | 4 Нм |
| Назначение | Системы отопления и водоснабжения |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 230 В |
| Номинальный диапазон напряжения | AC 230V ± 10% |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 5Вт (работа) |
| Похожие модели | Dastech DA-04N220A-SR |
| Размер заслонки | 0.8 м² |
| Размеры (Д×Ш×В) | 205х90x140 мм |
| Ручное управление | Есть |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | 45 дБ |
| DN Диаметр | DN15 (G1/2) |
