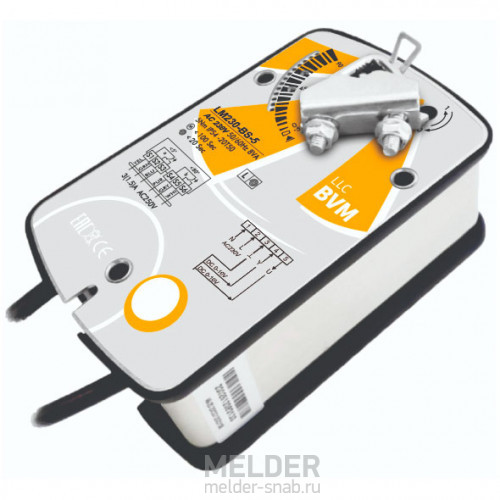

Привод BVM LM230-BS-5 5 Нм / 230 В с возвратной пружиной
BVM LM230-BS-5 - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM LM230-BS-5 имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель LM230-BS-5 подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции BVM LM230-BS-5 есть встроенный концевой выключатель, который можно подключить к контроллеру и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LM230-BS-5 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LM230-BS-5
- Артикул:BVM LM230-BS-5
- 100
10 900 руб
Есть в наличии
Применение BVM LM230-BS-5
Принцип работы LM230-BS-5
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Характеристики электропривода BVM LM230-BS-5
- Основные характеристики LM230-BS (0...10V):
- усилие 5Нм;
- напряжение 230В;
- время поворота двигателя/пружины 120/20 сек;
- размер оси Ø10—16 мм, □ 7х7 до 11х11 мм;
Скачать паспорт на электропривод BVM LM230-BS-5| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 1.5 кг |
| Вспомогательный переключатель | Есть |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | Ⅱ (полностью изолированный) |
| Крутящий момент | 5 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 230 В |
| Номинальный диапазон напряжения | AC 220-240V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 7Вт (работа) / 3Вт (удержание) |
| Похожие модели | BVM LM24-BS-5, BVM LM230-BS-5N |
| Размер заслонки | 1.0 м² |
| Размеры (Д×Ш×В) | 160 мм |
| Ручное управление | Нет |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | max 45dB (двигатель), max 62dB (возврат пружины) |
