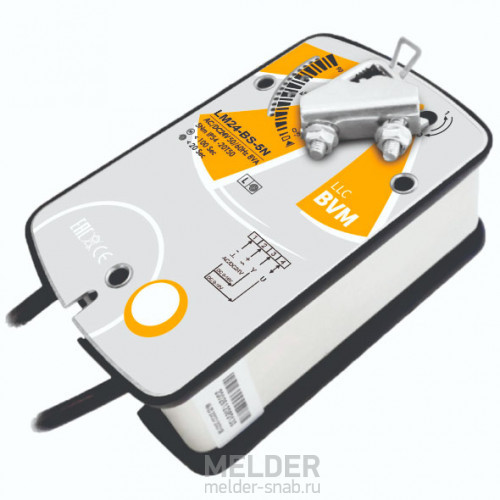

Привод BVM LM24-BS-5N 5 Нм / 24 В с возвратной пружиной
BVM LM24-BS-5N - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM LM24-BS-5N имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель LM24-BS-5 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции BVM LM24-BS-5N нет дополнительных переключателей (SPDT), если же вам необходимы концевики, то есть полный аналог с вспомогательными переключателями - BVM LM24-BS-5.
Купить электропривод LM24-BS-5N или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LM24-BS-5N
- Артикул:BVM LM24-BS-5N
- 100
10 750 руб
Есть в наличии
Применение BVM LM24-BS-5N
Принцип работы LM24-BS-5N
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM LM24-BS-5N
- Основные характеристики LM24-BS (0...10V):
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 120/20 сек;
- размер оси Ø10—16 мм, □ 7х7 до 11х11 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo LF24-SR, Lufberg DA05S24P, Siemens GMA161.1E, Gruner 341C-024-05. Все перечисленные модели могут быть заменены на BVM LM24-BS-5N.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на электропривод BVM LM24-BS-5N| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 1.4 кг |
| Вспомогательный переключатель | Нет |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 5 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 24 В |
| Номинальный диапазон напряжения | AC/DC 24V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 5Вт (работа) / 2.5Вт (удержание) |
| Похожие модели | Dastech AR-05N24S-R, Nanotek LF 24 BS, Belimo LF24-SR, Lufberg DA05S24P, BVM LM230-BS-5N |
| Размер заслонки | 1.0 м² |
| Размеры (Д×Ш×В) | |
| Ручное управление | Нет |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | max 45dB (двигатель), max 62dB (возврат пружины) |
