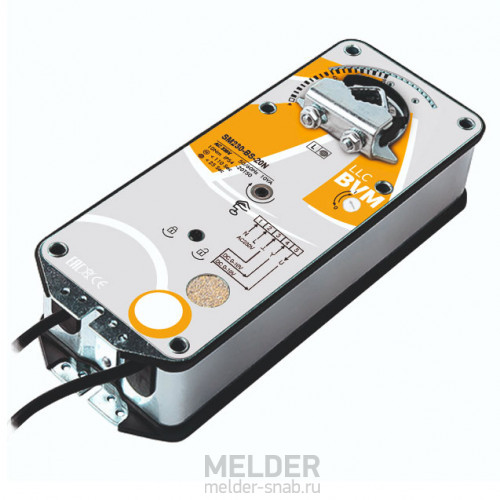

Привод BVM SM230-BS-20N 20 Нм / 230 В с возвратной пружиной, управление 0-10В
BVM SM230-BS-20N - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM SM230-BS-20N имеет возвратную пружину и двигатель с крутящим моментом 20 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 3-4 м². Модель SM230-BS-20N подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции BVM SM230-BS-20N нет дополнительных переключателей (SPDT), если же вам необходимы концевики, то есть полный аналог с вспомогательными переключателями - BVM SM230-BS-20.
Купить электропривод SM230-BS-20N или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:SM230-BS-20N
- Артикул:BVM SM230-BS-20N
- 100
13 890 руб
Есть в наличии
Применение BVM SM230-BS-20N
Электроприводы BVM серии SM с пружинным возвратом и плавным управлением (0...10В) предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы SM230-BS-20N
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM SM230-BS-20N
- Основные характеристики SM230-BS (0...10V):
- усилие 20Нм;
- напряжение 230В;
- время поворота двигателя/пружины 130/30 сек;
- размер оси Ø12—20 мм, □ 7х7 до 15х15 мм;
Скачать паспорт на электропривод BVM SM230-BS-20N| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 2.6 кг |
| Вспомогательный переключатель | Нет |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 20 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 230 В |
| Номинальный диапазон напряжения | AC 220-240V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 10Вт (работа) / 2Вт (удержание) |
| Похожие модели | BVM SM230-BS-20, BVM SM24-BS-20N |
| Размер заслонки | 4.0 м² |
| Размеры (Д×Ш×В) | 249 мм |
| Ручное управление | Есть |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | 0...10 В - плавное |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | макс. 45 дБ (двигатель), макс. 62 дБ (возврат пружины) |
