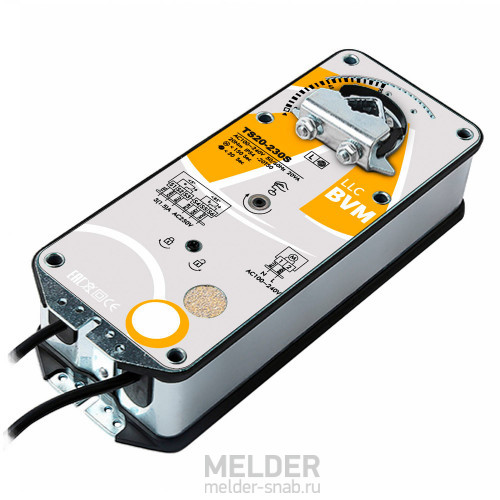

Привод BVM TS20-230S 20 Нм / 230 В с возвратной пружиной
BVM TS20-230S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM TS20-230S имеет возвратную пружину и двигатель с крутящим моментом 20 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 3.5-4 м². Модель TS20-230S подключается к стандартной сети переменного тока с напряжением 230В 50/60 Гц.
Привод заслонки вентиляции BVM TS20-230S может применяться в системах вентиляции и системах воздушного отопления, за счёт пружинного возврата сервопривод выполняет защитную функцию от замораживания.
Купить электропривод TS20-230S или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:TS20-230S
- Артикул:BVM TS20-230S
- 97
12 450 руб
Есть в наличии
Применение BVM TS20-230S
Электроприводы BVM серии TS с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы TS20-230S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM TS20-230S
- Основные характеристики TS20-230S:
- усилие 20Нм;
- напряжение 230В;
- время поворота двигателя/пружины 150/25-30 сек;
- размер оси Ø 8—21 мм, □ 6х6...15х15 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Nanotek NF 230 B 15, Belimo SF230-S (20nm), Sputnik AS230-15-S, Dastech AR-15N220S, Lufberg DA15S220S, Hoocon DA20FU230-DS, Siemens GCA326.1E (18 Нм), Gruner 361-230-20-S2. Все перечисленные модели могут быть заменены на BVM TS20-230S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 2.5 кг |
| Вспомогательный переключатель | Есть |
| Длина вала | > 40 мм |
| Индикация положения | механический указатель |
| Класс защиты | Ⅱ (полностью изолированный) |
| Крутящий момент | 20 Нм |
| Назначение | Воздушный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 230 В |
| Номинальный диапазон напряжения | AC 230V |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 10Вт (работа) / 2.5Вт (удержание) |
| Похожие модели | Belimo SF230-S (20nm), Hoocon DA20FU2304-DS, Siemens GCA326.1E (18 Нм), Gruner 361-230-20-S2 |
| Размер заслонки | 4.0 м² |
| Размеры (Д×Ш×В) | |
| Ручное управление | Есть |
| Сечение проводов | 0,5 мм² |
| Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | Открыто/Закрыто |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | max 45dB (двигатель), max 62dB (возврат пружины) |
