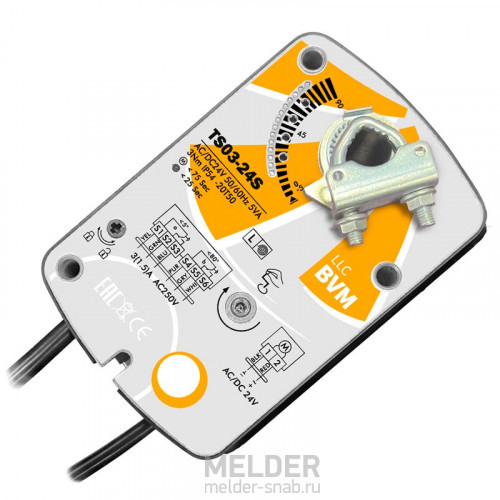

Привод BVM TS03-24S 3 Нм / 24 В с возвратной пружиной
BVM TS03-24S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM TS03-24S имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.6 м². Модель TS03-24S подключается к стандартной сети переменного тока с напряжением 24В 50/60 Гц.
Привод заслонки вентиляции BVM TS03-24S может применяться в системах вентиляции и системах воздушного отопления, за счёт пружинного возврата сервопривод выполняет защитную функцию от замораживания.
Купить электропривод TS03-24S или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:TS03-24S
- Артикул:BVM TS03-24S
- 100
Применение BVM TS03-24S
Электроприводы BVM серии TS с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы TS03-24S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода BVM TS03-24S
- Основные характеристики TS03-24S:
- усилие 3Нм;
- напряжение 24В;
- время поворота двигателя/пружины 75/25 сек;
- размер оси Ø10—16 мм, □ 7 - 11 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Nanotek LF 24 B 3, Belimo TF24-S, Sputnik AS24-3, Dastech AR-03N24S, Lufberg DA03S24S, Hoocon DA3FU24-DS, Siemens GQD121.1A, Gruner 341-024D-03-S2. Все перечисленные модели могут быть заменены на BVM TS03-24S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Наличие возвратной пружины | С возвратной пружиной |
Вес | 1.5 кг |
Вспомогательный переключатель | Есть |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 3 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC 24V |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 5Вт (работа) / 2.5Вт (удержание) |
Похожие модели | Nanotek LF 24 B 3, Dastech AR-03N24S, Belimo TF24-S, Sputnik AS24-3, Lufberg DA03S24S |
Размер заслонки | 0.6 м² |
Размеры (Д×Ш×В) | |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | Открыто/Закрыто |
Уровень защиты | IP54 |
Уровень звуковой мощности | 45дБ |
