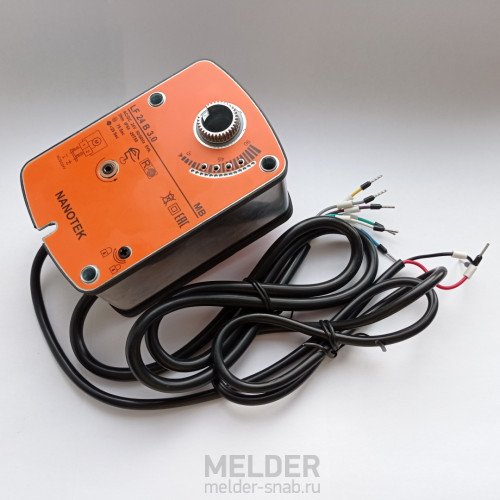

Привод Nanotek LF24B 3 Нм / 24 В с возвратной пружиной
Nanotek LF 24 B 3 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek LF 24 B 3 имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.6 м². Модель LF24B 3 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции Нанотек LF24 B 3 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LF 24 B 3 или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 3НМ мало, можем предложить более мощный Нанотек LF24B 5НМ
- Модель:LF 24 B 3Нм
- Артикул:Нанотек LF24B 3 Нм
- 100
Применение Nanotek LF 24B 3
Электроприводы Нанотек серии LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LF24B 3
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Nanotek LF 24 B 3
- Основные характеристики LF24B:
- усилие 3Нм;
- напряжение 24В;
- время поворота двигателя/пружины 75/25 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-03N24S, Belimo TF24-S, Sputnik AS24-3, Lufberg DA03S24S, Siemens GQD121.1A, Gruner 341-24-03-S2. Все перечисленные модели могут быть заменены на Nanotek LF 24B 3.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek LF 24 B 3 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 3 н\м |
Назначение | Воздушный |
Напряжение | 24 В |
Управление | Открыто/Закрыто |
