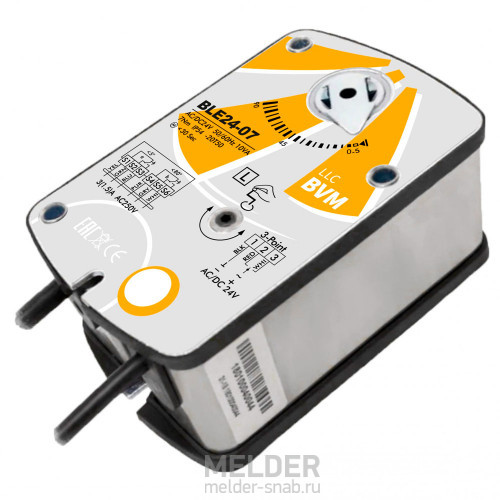

Привод BVM BLE24-07 7 Нм / 24 В без возвратной пружины

Привод BVM BLE24-07 7 Нм / 24 В без возвратной пружины

BVM BLE24-07 - электромеханический привод дымового клапана, применяемый для двух/трёхпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.

Электропривод BLE24-07 имеет только двигатель, без возвратной пружины, крутящий момент - 7 Нм, этого усилия достаточно для управления клапаном дымоудаления с заслонкой до 0.7 м². Модель BLE24-07 подключается к стандартной сети переменного тока с напряжением 24В 50/60 Гц.

Как и другие реверсивные приводы, в BVM BLE24-07 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).

Купить реверсивный электропривод BLE24-07 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для противопожарных клапанов: Нанотек, Спутник, Dastech, BVM, Vilmann, Lufberg, UCP, АИРС и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    BLE24-07
  • Артикул:
    BVM BLE24-07
5 484 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение BVM BLE24-07

Электроприводы BVM серии BLE без пружинного возврата предназначены для автоматизации работы нормально-закрытых огнезадерживающих клапанов систем дымоудаления и вытяжной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью встроенного двигателя изменяет положение заслонки на открыто или закрыто.

Принцип работы BLE24-07

Согласно требованиям пожарной безопасности РФ, приводы без возвратной пружины устанавливаются на нормально-закрытые огнезадерживающие клапаны (НЗ ОЗК). Такие регулирующие сервоприводы удерживают заслонку ОЗК в закрытом состоянии. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает двигатель, вентиляционный отсек открывается, дым вытяжным вентилятором вытягивается наружу. После дымоудаления, снова подаётся сигнал, двигатель закрывает заслонку.

Аналоги электропривода BVM BLE24-07

    Основные характеристики BLE24-07:
  • усилие 7Нм;
  • напряжение 24В;
  • время поворота заслонки 30 сек;
  • размер оси 12х12 мм;

Аналоги привода BVM без возвратной пружины от других компаний с такими же или близкими параметрами: Dastech FS-10N24S, Nanotek BLE 24 B, Belimo BLE24, Belimo BEN24, Спутник FR24-10-3-S, Lufberg FS10N24S, Vilmann TASA1-10S, Gruner 362-024-20-S2. Все перечисленные модели могут быть заменены на BVM BLE24-07.

Если же Вам необходима продукция именно от Нанотек, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Наличие возвратной пружины Реверсивный
Вес 1.7 кг
Вспомогательный переключатель Есть
Длина вала > 40 мм
Индикация положения механический указатель
Класс защиты III (для низких напряжений)
Крутящий момент 7 Нм
Назначение Дымоудаление
Направление вращения Левое (L) и правое (R)
Напряжение 24 В
Номинальный диапазон напряжения AC 24V
Относительная влажность 95%, без конденсации (EN60730-1)
Потребляемая мощность 5Вт (работа) / 2.5Вт (удержание)
Похожие модели Nanotek BLE 24 B, Belimo BLE24, Belimo BEN240, Спутник FR24-10-3-S
Размер заслонки 0.7 м²
Размеры (Д×Ш×В)
Ручное управление Есть
Сечение проводов 0,5 мм²
Температура окружающей среды -20 … + 50 ℃ / IEC 721-3-3
Температура хранения -40 … + 70 ℃ / IEC 721-3-2
Тепловой датчик SAF72 Нет
Угол поворота 95° (максимум)
Управление 2/3-х позиционное
Уровень защиты IP54
Уровень звуковой мощности макс. 45dB
