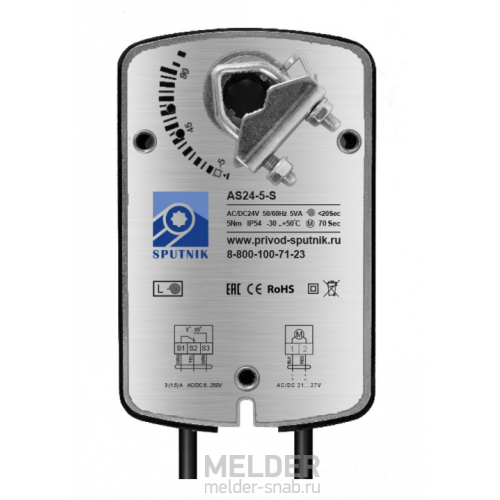

Привод Sputnik AS24-5-S 5 Нм / 24 В с возвратной пружиной
Хит

Привод Sputnik AS24-5-S 5 Нм / 24 В с возвратной пружиной

Sputnik AS24-5-S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.

Электропривод Sputnik AS24-5-S имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель AS24-5-S подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.

В приводе заслонки вентиляции Спутник AS24-5-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).

Купить электропривод AS24-5-S или другие вентиляционные приводы Sputnik в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    AS24-5-S
  • Артикул:
    Спутник AS24-5-S
6 700 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение Sputnik AS24-5-S

Электроприводы Sputnik серии AS с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.

Принцип работы Спутник AS24-5-S

Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.

Аналоги электропривода Sputnik AS24-5-S

    Основные характеристики AS24 5NM:
  • усилие 5Нм;
  • напряжение 24В;
  • время поворота двигателя/пружины 70/<20 сек;
  • размер оси Ø10—16 мм, □ 7- 11 мм;

Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-05N24S, Belimo LF24-S, Nanotek LF 24 B, Lufberg DA05S24S, Siemens GMA121.1E, Gruner 341-24-05-S2. Все перечисленные модели могут быть заменены на Sputnik AS24-5S.

Если же Вам необходима продукция именно от Dastech, Belimo, Нанотек, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Схема подключения Sputnik AS24-5-S 5 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.

Наличие возвратной пружины С возвратной пружиной
Крутящий момент 5 н\м
Назначение Воздушный
Напряжение 24 В
Управление Открыто/Закрыто
