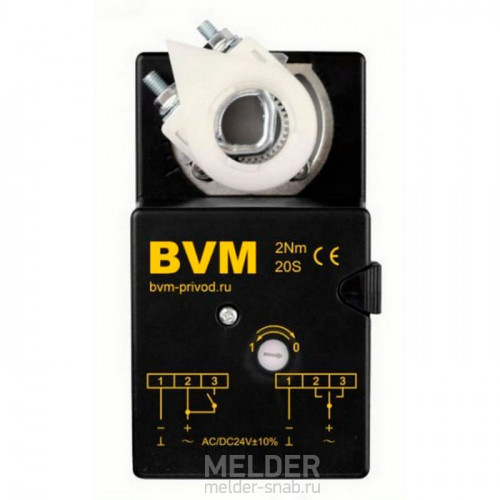

Реверсивный привод BVM TM24-2 2 Нм / 24 В без возвратной пружины
BVM TM24-2 - электромеханический привод воздушного клапана, применяемый для 2/3хпозиционного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод BVM TM24-2 без возвратной пружины и имеет крутящий момент 2 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.2 м². Модель TM24-2 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции BVM TM24-2 нет встроенных концевых выключателей для сигнализации положения заслонки, если необходимы концевики, можем предложить модель Dastech DA-02N24A.
Купить электропривод TM24-2 или другие вентиляционные приводы BVM в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:TM24-2
- Артикул:BVM TM24-2
- 100
Применение BVM TM24-2
Электроприводы BVM серии TM без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы TM24-2
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление 2/3х-позиционное, а управляющим сигналом на срабатывание служит подача напряжения на соответствующие контакты цепи питания. Например N+L1 - открытие, N+L2 - закрытие.
Аналоги электропривода BVM TM24-2
- Основные характеристики TM24-2:
- усилие 2Нм;
- напряжение 24В;
- время поворота двигателя - 15-25 сек;
- размер оси Ø6—16 мм, □ 5 - 12 мм;
Аналоги привода заслонки вентиляции BVM от других компаний с такими же или близкими параметрами: Dastech DA-02N24, Nanotek LM 24 B (4НМ), Belimo CM24-L/R, Sputnik AR24-2-S, Lufberg DA02N24, Siemens GSD121.1E, Gruner 225-024Т-05 (5НМ). Все перечисленные модели могут быть заменены на BVM TM24-2.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Наличие возвратной пружины | Реверсивный |
Вес | 0.5 кг |
Вспомогательный переключатель | Есть |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | III (для низких напряжений) |
Крутящий момент | 2 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 24 В |
Номинальный диапазон напряжения | AC 24V |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 3Вт (работа) |
Похожие модели | Dastech DA-02N24, Nanotek LM 24 B (4НМ), Belimo CM24-L/R, Sputnik AR24-2-S, Lufberg DA02N24 |
Размер заслонки | 0.2 м² |
Размеры (Д×Ш×В) | |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -40 … + 70 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | 2/3-х позиционное |
Уровень защиты | IP54 |
Уровень звуковой мощности | 45 дБ |
