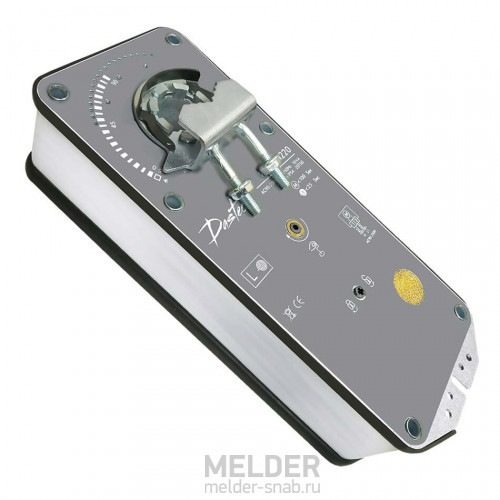

Привод Dastech AR-10N220 10 Нм / 230 В с возвратной пружиной
Dastech AR-10N220 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Dastech AR-10N220 имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5-2 м². Модель AR-10N220 подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции Dastech AR-10N220 нет встроенных концевых выключателей для сигнализации положения заслонки, концевики есть в модели AR-10N220S.
Купить электропривод AR-10N220 или другие вентиляционные приводы Dastech в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:AR-10N220
- Артикул:Dastech AR-10N220
- 100
Применение Dastech AR-10N220
Электроприводы Dastech серии AR с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы AR-10N220
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Dastech AR-10N220
- Основные характеристики AR-10N220:
- усилие 10Нм;
- напряжение 230В;
- время поворота двигателя/пружины 100/25 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Dastech от других компаний с такими же или близкими параметрами: Nanotek NF 230 B 10, Belimo NF230, Sputnik AS230-10-S, Lufberg DA10S220, Siemens GMA321.1E, Gruner 361-230-10. Все перечисленные модели могут быть заменены на Dastech AR-10N220.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Электрическая схема подключения Dastech AR-10N220
Электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 220В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 10 н\м |
Назначение | Воздушный |
Напряжение | 220 В |
Управление | Открыто/Закрыто |
