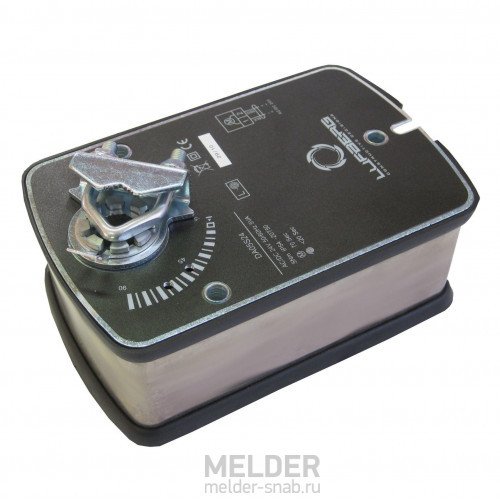

Привод заслонки Lufberg DA05S220S 5 Нм / 230 В с возвратной пружиной
Lufberg DA05S220S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Lufberg DA05S220S имеет пружинный возврат и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель DA05S220S подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции Lufberg DA05S220S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод DA05S220S или другие вентиляционные приводы Lufberg в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:DA05S220S
- Артикул:Lufberg DA05S220S
- 99
Применение Lufberg DA05S220S
Электроприводы Lufberg серии DA с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы DA05S220S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Lufberg DA05S220S
- Основные характеристики DA05S 230V SPDT:
- усилие 5Нм;
- напряжение 230В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси Ø10—16 мм, □ 7 - 11 мм;
Аналоги привода заслонки вентиляции Lufberg от других компаний с такими же или близкими параметрами: Nanotek LF 230 B 5, Belimo LF230-S, Sputnik AS230-5-S, Dastech AR-05N220S, Siemens GMA326.1E, Gruner 341-230-05-S2. Все перечисленные модели могут быть заменены на Lufberg DA05S220S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Dastech, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Электрическая схема подключения Lufberg DA05S220S
Электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 220В.
Наличие возвратной пружины | С возвратной пружиной |
Аналог от Belimo | Belimo LF230-S(Швейцария) |
Аналогичная модель без вспомогательного переключателя | DA05S220 |
Вес | 1,68 кг |
Влажность окружающей среды | 95% RH без конденсации |
Время срабатывания— двигатель— возвратная пружина | 70 с |
Вспомогательные переключатели | ДА (2 SPDT*)Нагрузочная способность 3(1,5) A/230 В |
Вывод из зацепления | Нет |
Габариты (ДхШхВ) | 156×98×84 мм |
Класс защиты | II |
Крутящий момент | 5 Нм |
Механическое подключение— круглых штоков— квадратных штоков | от ø10 до ø16 ммот 7×7 до 11×11 мм |
Минимальная высота штока | 40 мм |
Назначение | Воздушный |
Направление вращения | oпределяется стороной монтажа привода |
Напряжение | 220 В |
Недорогой аналог от AIR SC | AIR SC 3005N-230S(Китай) |
Потребляемая мощность— во время вращения— в состоянии покоя— рас | 5,0 Вт3,0 Вт5,0 ВА |
Похожие модели | Электропривод Lufberg DA05S24, 5Нм, до 1м2,Электропривод Lufberg DA05S24S, до 1м2,Электропривод Lufberg DA05S220, 5Нм, до 1м2,Электропривод Lufberg DA05S24P, предназначен для защиты от замораживания, задымления,Электропривод Lufberg DA05S24PS, для применения в системах отопления |
Ручное управление | недоступно |
Соответствие стандартам | ISO, CE, EAC |
Срок службы | 60 000 циклов |
Степень защиты | IP54 |
Температура окружающей среды | -30~+50 ºC |
Температура хранения | -40~+70 ºC |
Угол поворота | -5°~90º |
Угол поворота настройка | 5°~85° (5°настройка) |
Управление | Открыто/Закрыто |
Уровень шума— двигател— пружинный возврат | |
Электрическое подключение | подсоединенный кабель 1м |
