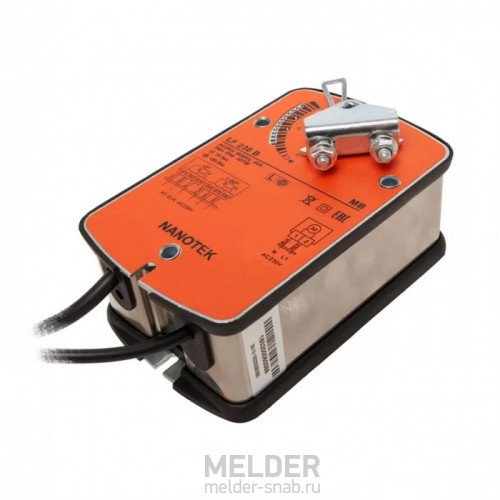

Привод Nanotek LF230B 5 Нм / 230 В с возвратной пружиной
Nanotek LF 230 B - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek LF 230 B имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель LF230B подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции Нанотек LF230 B есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LF 230 B или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 5НМ избыточно, можем предложить недорогой Нанотек LF230B 3НМ
- Модель:LF230B 5Нм
- Артикул:Нанотек LF230B 5 Нм
- 100
Применение Nanotek LF 230B 5
Электроприводы Нанотек серии LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LF230B 5
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Nanotek LF 230 B
- Основные характеристики LF230B:
- усилие 5Нм;
- напряжение 230В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-05N220S, Belimo LF230-S, Sputnik AS230-5-S, Lufberg DA05S220S, Siemens GMA321.1E, Gruner 341-230-05-S2. Все перечисленные модели могут быть заменены на Nanotek LF 230B.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek LF 230 B 5 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 230В.
Наличие возвратной пружины | С возвратной пружиной |
Аналоги | Электропривод Dastech AR-05N220S, 230В |
Вес | 2.0 кг |
Влажность | 5%…95% без конденсата |
Время поворота (двигатель/ пружина) | 50…70 сек / ≤ 20 сек |
Вспомогательные переключатели | 3(1.5) А, АС 230 В |
Класс защиты | II (все изолировано) |
Крутящий момент | 5 н\м |
Назначение | Воздушный |
Напряжение | 220 В |
Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
Похожие модели | Электропривод Nanotek BLF24B, 24 В |
Рабочая температура | -20°…+50° С |
Размер оси заслонки | Ø10—16 мм, □ 7-11 мм |
Расчетная мощность | 10.0 ВА |
Соединение, кабель | 1 м |
Соответствие стандартам | ГОСТ 16264.1-85 |
Срок службы | 60 000 циклов |
Степень защиты корпуса | IP 54 |
Температура хранения | -30°…+60° С |
Угол поворота | 0°…90° (-5°…90° механически) |
Управление | Открыто/Закрыто |
Уровень шума | макс. 45 дБ |
Частота | 50 … 60 Гц |
