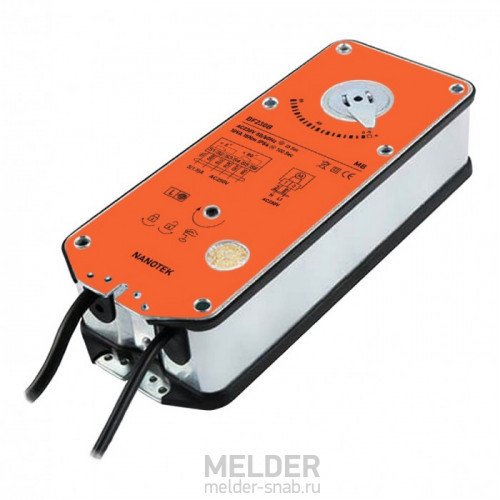

Привод Nanotek BF24B 15 Нм / 230 В с возвратной пружиной
Nanotek BF 24 B 15 - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Nanotek BF 24 B 15 имеет возвратную пружину и двигатель с крутящим моментом 15 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 3 м². Модель BF24B 15 подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в Нанотек BF24 B 15 есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BF 24 B 15 или другие огнезащитные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 15НМ избыточно, можем предложить недорогой Нанотек BF24B 10НМ
- Модель:BF 24 B 15
- Артикул:Нанотек BF24B 15
- 100
Применение Nanotek BF 24B 15 MB
Электроприводы Нанотек серии BF с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы BF24B 15 MB
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Nanotek BF 24 B 15 MB
- Основные характеристики BF24B 15:
- усилие 15Нм;
- напряжение 24В;
- время поворота двигателя/пружины 150/25 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода Нанотек от других компаний с такими же или близкими параметрами: Dastech FR-15N24S, Belimo BF24, Sputnik FS24-10-S, AIRS BF24A, BVM BLF24-15, Lufberg FS15S24S, UCP UB(24)-15T, Gruner 360-24-20-S2. Все перечисленные модели могут быть заменены на Nanotek BF 24B 15.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, AIRS, BVM, UCP, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek BF 24 B 15 Нм - электропривод противопожарного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 15 н\м |
Назначение | Противопожарный |
Напряжение | 24 В |
Управление | Открыто/Закрыто |
