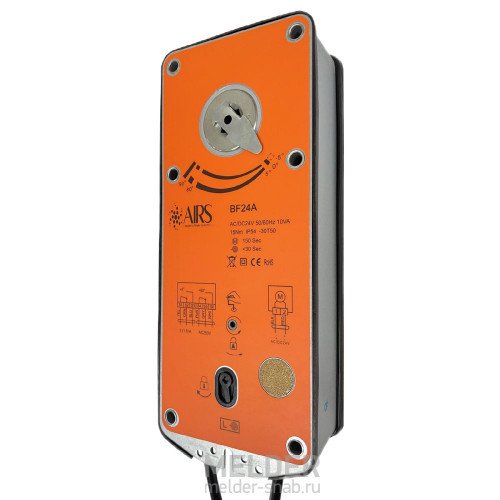

Противопожарный привод AIRS BF24A 15 Нм / 24 В с возвратной пружиной
AIRS BF24A - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод AIRS BF24A имеет возвратную пружину и двигатель с крутящим моментом 15 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 2.5-3 м². Модель BF24A подключается к стандартной сети переменного/постоянного тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в AIRS BF24A есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BF24A 15Нм или другие огнезащитные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Dastech, Спутник, BVM и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:BF24A
- Артикул:AIRS BF24A 15
- 100
9 857 руб
Есть в наличии
Применение AIRS BF24A MB24
Электроприводы AIRS серии BF с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы BF24A
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода AIRS BF24A
- Основные характеристики BF24A:
- усилие 15Нм;
- напряжение 24В;
- время поворота двигателя/пружины 150/<25 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода AIRS от других компаний с такими же или близкими параметрами: Nanotek BF 24 B 15, Dastech FR-15N24S, Belimo BF24, Hoocon SA15FU24-DS, Gruner 360-024-20-S2. Все перечисленные модели могут быть заменены на AIRS BF24A 15Nm.
Если же Вам необходима продукция именно от Nanotek, Dastech, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения AIRS BF24A 15 Нм с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Скачать паспорт на серию AIRS BF| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Электропривод Dastech FR-15N24S |
| Вес | 2.7 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | □ 12 мм |
| Время поворота (двигатель/ пружина) | 150 сек / ≤ 25 сек |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 15 Нм |
| Назначение | Противопожарный |
| Напряжение | 24 В |
| Номинальное напряжение | АС 230 В ± 10% |
| Потребляемая мощность (работа/удержание) | 6.5 Вт / 2.5 Вт |
| Похожие модели | Электропривод AIRS BF230A |
| Рабочая температура | -20°…+50° С |
| Расчетная мощность | 10 ВА |
| Соединение, кабель | 1 м |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+50° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Управляющий сигнал | 2-х позиционный |
| Уровень шума | макс. 62 дБ |
| Частота | 50 … 60 Гц |
