Привод Nanotek BLF24B 5 Нм / 24 В с возвратной пружиной
Nanotek BLF 24 B - электромеханический привод противопожарного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Nanotek BLF 24 B имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 1 м2. Модель BLF24B подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в Нанотек BLF24 B есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод BLF 24 B или другие огнезащитные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 5НМ избыточно, можем предложить недорогой Нанотек BLF24B 3НМ
- Модель:BLF 24 B
- Артикул:Нанотек BLF24B 5 Нм
- 100
4 925 руб
Есть в наличии
Применение Nanotek BLF 24B MB
Электроприводы Нанотек серии BLF с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы BLF24B MB
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Nanotek BLF 24 B
- Основные характеристики BLF24B:
- усилие 5Нм;
- напряжение AC/DC 24В;
- время поворота двигателя/пружины 70/<20 сек;
- размер оси 12х12 мм;

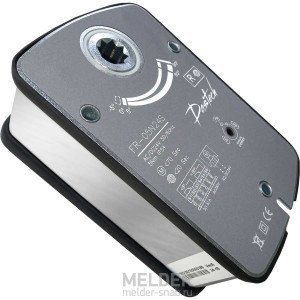

Аналоги противопожарного привода Нанотек от других компаний с такими же или близкими параметрами: Dastech FR-05N24S, Belimo BFL24, Belimo BLF24, Sputnik FS230-5-S, Hoocon SA5FU24-DS, Vilmann TAFA1-05S, Gruner 340-24-05-S2. Все перечисленные модели могут быть заменены на Nanotek BLF 24B.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на электропривод Nanotek BLF 24 B 5Схема подключения Nanotek BLF 24 B 5 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
| Наличие возвратной пружины | С возвратной пружиной |
| Вес | 2.0 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | □ 12 мм |
| Время поворота (двигатель/ пружина) | 50…70 сек / ≤ 20 сек |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Класс защиты | II (все изолировано) |
| Крутящий момент | 5 н\м |
| Назначение | Противопожарный |
| Напряжение | 24 В |
| Потребляемая мощность (работа/удержание) | 4,8 Вт / 2,4 Вт |
| Похожие модели | Электропривод Nanotek BLF230B, 230 В, 2 вспомогательных переключателя |
| Рабочая температура | -20°…+50° С |
| Расчетная мощность | 10.0 ВА |
| Соединение, кабель | 1 м |
| Соответствие стандартам | ГОСТ 16264.1-85 |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+60° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Уровень шума | макс. 45 дБ |
| Частота | 50 … 60 Гц |
