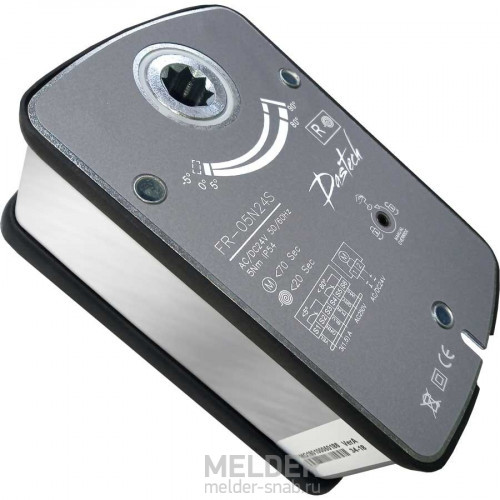

Привод Dastech FR-05N24S 5 Нм / 24 В с возвратной пружиной
Dastech FR-05N24S - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Dastech FR-05N24S имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 1 м². Модель FR-05N24S подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в Dastech FR-05N24S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод FR-05N24S или другие огнезащитные приводы Dastech в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Vilmann, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 5НМ избыточно, можем предложить недорогой Dastech FR-03N24S 3НМ
- Модель:FR-05N24S
- Артикул:Dastech FR-05N24S
- 100
5 940 руб
Есть в наличии
Применение Dastech FR-05N24S
Электроприводы Dastech серии FR с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы FR-05N24S
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Dastech FR-05N24S
- Основные характеристики FR-05N 24V:
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 70/<20 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода Dastech от других компаний с такими же или близкими параметрами: Nanotek BLF 24 B 5, Belimo BLF24, Belimo BFL24, Sputnik FS24-5-S, Hoocon SA5FU24-DS, Vilmann TAFA1-05S, Gruner 340-024-05-S2. Все перечисленные модели могут быть заменены на Dastech FR-05N24S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на электропривод Dastech FR-05N24S| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Электропривод Nanotek BLF24B, 24 В |
| Вспомогательный переключатель | 2 SPDT |
| Длина вала | > 9 мм |
| Индикация положения | механический |
| Класс защиты | Ⅲ (безопасное низкое напряжение) |
| Крутящий момент | 5 Нм |
| Назначение | Противопожарный |
| Направление вращения | Левое (L) и правое (R) |
| Напряжение | 24 В |
| Номинальный диапазон напряжения | AC/DC 19,2 … 28,8 В |
| Относительная влажность | 95%, без конденсации (EN60730-1) |
| Потребляемая мощность | 5Вт (работа) / 3Вт (удержание) |
| Похожие модели | Электропривод Dastech FR-05N220S, 230В,Электропривод Dastech FR-03N24S, для воздушной заслонки до 0.7 м²,Электропривод Dastech FR-10N220S для воздушной заслонки до 1.5 м² |
| Размер заслонки | 1.0 м² |
| Размеры (Д×Ш×В) | 156мм х 98мм х 59мм |
| Размеры проводов | 0,5 мм² |
| Ручное управление | Да |
| Температура окружающей среды | -20 … + 50 ℃ / IEC 721-3-3 |
| Температура хранения | -30 … + 80 ℃ / IEC 721-3-2 |
| Тепловой датчик SAF72 | Нет |
| Угол поворота | 95° (максимум) |
| Управление | Открыто/Закрыто |
| Уровень защиты | IP54 |
| Уровень звуковой мощности | 45дБ |
