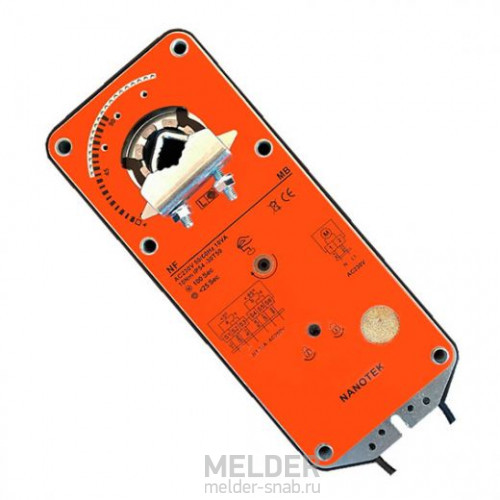

Привод Nanotek NF24B 10 Нм / 24 В с возвратной пружиной
Nanotek NF 24 B 10 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Nanotek NF 24 B 10 имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5-2 м². Модель NF24B подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции Нанотек NF24 B есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод NF 24 B или другие вентиляционные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
Если крутящего момента в 10НМ мало, можем предложить более мощный Нанотек NF24B 15НМ
- Модель:NF24B 10Нм
- Артикул:Нанотек NF24B 10 Нм
- 100
Применение Nanotek NF 24B 10
Электроприводы Нанотек серии NF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы NF24B 10
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Nanotek NF 24 B
- Основные характеристики NF24B:
- усилие 10Нм;
- напряжение 24В;
- время поворота двигателя/пружины 100/25 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Нанотек от других компаний с такими же или близкими параметрами: Dastech AR-10N24S, Belimo NF24-S, Sputnik AS24-10-S, Lufberg DA10S24S, Siemens GMA121.1E, Gruner 361-24-10-S2. Все перечисленные модели могут быть заменены на Nanotek NF 24B.
Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Nanotek NF 24 B 10 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | С возвратной пружиной |
Аналоги | Электропривод Dastech AR-05N24S, 24В |
Вес | 2.5 кг |
Влажность | 5%…95% без конденсата |
Время поворота (двигатель/ пружина) | ≤ 180 сек / ≤ 30 сек |
Вспомогательные переключатели | 1mA…3(0.5)A, AC24В |
Класс защиты | II (все изолировано) |
Крутящий момент | 10 н\м |
Назначение | Воздушный |
Напряжение | 220 В |
Потребляемая мощность (работа/удержание) | 4.2 Вт / 2.5 Вт |
Похожие модели | Электропривод Nanotek LF24B, 24 В, с двумя микропереключателями для конечных позиций |
Рабочая температура | -20°…+50° С |
Размер оси заслонки | макс. 18 мм |
Расчетная мощность | 10.0 ВА |
Соединение, кабель | 1 м |
Соответствие стандартам | ГОСТ 16264.1-85 |
Срок службы | 50 000 циклов |
Степень защиты корпуса | IP 54 |
Температура хранения | -30°…+60° С |
Угол поворота | 0°…90° (-5°…90° механически) |
Управление | Открыто/Закрыто |
Уровень шума | макс. 65 дБ |
Частота | 50 … 60 Гц |
