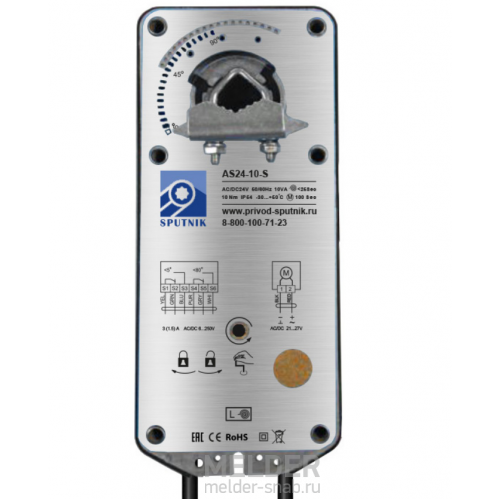

Привод Sputnik AS24-10-S 10 Нм / 24 В с возвратной пружиной
Sputnik AS24-10-S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Sputnik AS24-10-S имеет возвратную пружину и двигатель с крутящим моментом 10 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5-2 м². Модель AS24-10-S подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
В приводе заслонки вентиляции Спутник AS24-10-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод AS24-10-S или другие вентиляционные приводы Sputnik в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:AS24-10-S
- Артикул:Спутник AS24-10-S
- 100
Применение Sputnik AS24-10-S
Электроприводы Sputnik серии AS с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы Спутник AS24-10-S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Sputnik AS24-10-S
- Основные характеристики AS24 10NM:
- усилие 10Нм;
- напряжение 24В;
- время поворота двигателя/пружины 100/<25 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции Спутник от других компаний с такими же или близкими параметрами: Dastech AR-10N24S, Belimo NF24-S, Nanotek NF 24 B, Lufberg DA10S24S, Siemens GMA121.1E, Gruner 361-24-10-S2. Все перечисленные модели могут быть заменены на Sputnik AS24-10-S.
Если же Вам необходима продукция именно от Dastech, Belimo, Нанотек, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Sputnik AS24-10-S 10 Нм - электропривод воздушного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 10 н\м |
Назначение | Воздушный |
Напряжение | 24 В |
Управление | Открыто/Закрыто |
