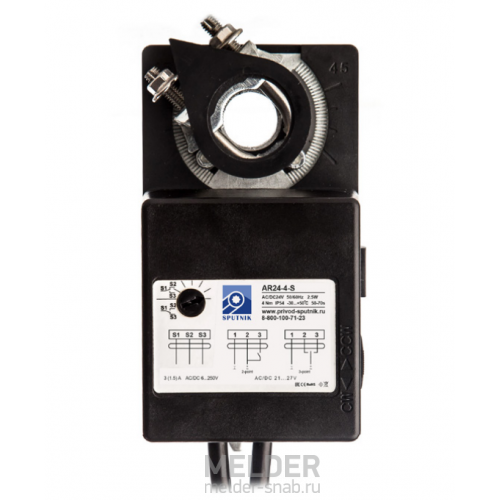

Привод Sputnik AR24-4-S 4 Нм / 24 В без возвратной пружины

Привод Sputnik AR24-4-S 4 Нм / 24 В без возвратной пружины

Sputnik AR24-4-S - электромеханический привод воздушного клапана, применяемый для 2/3хпозиционного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.

Электропривод Sputnik AR24-4-S без возвратной пружин и имеет крутящий момент 4 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.8 м². Модель AR24-4-S подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.

В приводе заслонки вентиляции Спутник AR24-4-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).

Купить электропривод AR24-4-S или другие вентиляционные приводы Sputnik в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.

  • Модель:
    AR24-4-S
  • Артикул:
    Спутник AR24-4-S
4 700 руб
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Применение Sputnik AR24-4-S

Электроприводы Спутник серии AR без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.

Принцип работы AR24-4-S

Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление 2/3х-позиционное, а управляющим сигналом на срабатывание служит подача напряжения на соответствующие контакты цепи питания. Например N+L1 - открытие, N+L2 - закрытие.

Аналоги электропривода Sputnik AR24-4-S

    Основные характеристики AR24-4-S:
  • усилие 4Нм;
  • напряжение 24В;
  • время поворота двигателя - 70-100 сек;
  • размер оси Ø10—20 мм, □ 10- 16 мм;

Аналоги привода заслонки вентиляции Спутник от других компаний с такими же или близкими параметрами: Dastech DA-04N24S, Belimo LM24-S, Nanotek LM 24 B, Lufberg DA04N24S, Siemens GDB131.1E, Gruner 225-24Т-05. Все перечисленные модели могут быть заменены на Sputnik AR24-4-S.

Если же Вам необходима продукция именно от Dastech, Belimo, Спутник, Lufberg, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.

Схема подключения Sputnik AR24-4-S 4 Нм - электропривод воздушного клапана без возвратной пружины, трёхпозиционное управление. Напряжение 24В.

Наличие возвратной пружины Реверсивный
Крутящий момент 4 н\м
Назначение Воздушный
Напряжение 24 В
Управление Открыто/Закрыто
