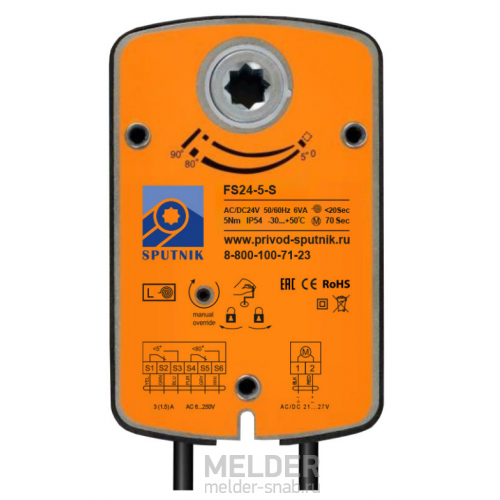

Привод Спутник FS24-5-S 5 Нм / 24 В с возвратной пружиной
Sputnik FS24-5-S - электромеханический привод противопожарного клапана применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует противопожарным стандартам России.
Электропривод Sputnik FS24-5-S имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления огнезадерживающим клапаном с заслонкой до 1 м². Модель FS24-5-S подключается к стандартной сети переменного/постоянного (AC/DC) тока с напряжением 24В 50/60 Гц.
Как и другие противопожарные приводы, в Спутник FS24-5-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние ОЗК (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод FS24-5-S или другие огнезащитные приводы Nanotek в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для огнезадерживающих клапанов: Нанотек, Dastech, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:FS24-5-S
- Артикул:SPUTNIK FS24-5-S 5 Нм
- 99
Применение Sputnik FS24-5-S
Электроприводы Спутник серии FS с пружинным возвратом предназначены для автоматизации работы нормально-открытых противопожарных клапанов систем приточно-вытяжной общеобменной вентиляции и приточной противодымной вентиляции. Устанавливаясь на вал ОЗК, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы FS24-5-S
Согласно требованиям пожарной безопасности РФ, приводы с возвратной пружиной устанавливаются на нормально-открытые огнезадерживающие клапаны (НО ОЗК). На такие регулирующие сервоприводы подаётся напряжение и двигатель удерживает заслонку ОЗК в открытом состоянии, происходит воздухообмен в помещении. При пожаре, автоматика подаёт сигнал на сервопривод, срабатывает пружинный возврат, вентиляционный отсек закрывается, распространение дыма блокируется. После пожара снова подаётся питание, двигатель открывает заслонку и взводит возвратную пружину.
Аналоги электропривода Sputnik FS24-5-S
- Основные характеристики FS24-5-S:
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси 12х12 мм;
Аналоги противопожарного привода Спутник от других компаний с такими же или близкими параметрами: Dastech FR-05N24S, Belimo BLF24, Belimo BFL24, Nanotek BLF 24 B, Lufberg FS05S24S, Vilmann TAFA1-05S, Gruner 340-24-05-S2. Все перечисленные модели могут быть заменены на Спутник FS24-5-S.
Если же Вам необходима продукция именно от Dastech, Belimo, Нанотек, Lufberg, Vilmann, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Sputnik FS24-5-S 5 Нм - электропривод противопожарного клапана с возвратной пружиной, двухпозиционное управление. Напряжение 24В.
Наличие возвратной пружины | С возвратной пружиной |
Крутящий момент | 5 н\м |
Назначение | Противопожарный |
Напряжение | 24 В |
Управление | Открыто/Закрыто |
