Клапан противопожарный КЛОП-1 ВИНГС-М
Клапан огнезадерживающий КЛОП-1 разработан и производится Российской компанией ВИНГС-М с 1999 года. Оборудование предназначено для соединения с воздуховодами прямоугольного и круглого сечения, применяется в системах общеобменной вентиляции и кондиционирования или системах вытяжной и приточной противодымной вентиляции. Данное противопожарное оборудование имеет вид климатического исполнения У3 по ГОСТ 15150-69 и сертифицирование на соответствие «Техническому регламенту о требованиях пожарной безопасности».
Конструктивные особенности КЛОП-1 ВИНГС-М
КЛОП-1 - это только канальные противопожарные клапаны с одной заслонкой, регулирующий привод (электромагнитный или электропривод Belimo) защищён металлическим кожухом и расположен снаружи корпуса. Стеновые модели огнезадерживающих ОЗК с внутренним расположением привода и без вылета заслонки есть в модификациях КЛОП-3 и КЛОП-4. В зависимости от типа воздуховода, ОЗК могут быть прямоугольного или круглого сечения.
Прямоугольные противопожарные клапаны КЛОП-1
Прямоугольные огнезадерживающие ОЗК изготавливаются из углеродистой стали, защита от коррозии – покраска. Так же, возможно изготовление из нержавеющей стали. Соединение с воздуховодами – фланцевое, фланцы с двух сторон, шина №20 или №30 (при высоте от 600 мм). Для обслуживания на корпусе предусмотрен специальный открывающийся люк, при высоте от 600 мм люков два.
Габаритные размеры по высоте – от 150 мм до 1500 мм, по ширине – от 150 мм до 1000 мм. Изготовление больших размеров происходит за счёт кассет – соединённые между собой два ОЗК, регулирующих приводов тоже два.
Круглые противопожарные клапаны КЛОП-1
Круглые огнезадерживающие ОЗК изготавливаются из оцинкованной стали, по запросу, из нержавеющей стали. Регулирующий привод расположен снаружи корпуса, защищён металлическим кожухом. На корпусе имеется люк обслуживания. Габаритные размеры – D от 100 до 800 мм. По способу соединения с каналами вентиляции есть два варианта: ниппельный и фланцевый.
Круглый ниппельный клапан КЛОП-1 Нп соответственно предназначен для ниппельных воздуховодов, соединение безболтовое. Длина L = 450мм. Минимальный диаметр – 160 мм, для меньших размеров применяются фланцевые модели с трубчатым переходом под ниппельное соединение нужного диаметра (100/125/140).

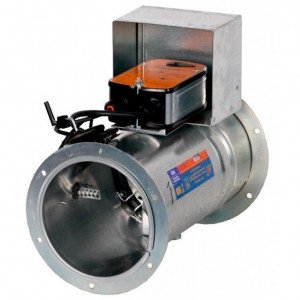

Круглый фланцевый клапан КЛОП-1 Фл производится с фланцами с двух сторон. Соединение болтовое. Длина L = 350мм. Минимальный диаметр – 160 мм, для меньших размеров применяются фланцевые модели с пластинчатым переходом под фланцевое соединение нужного диаметра (100/125/140).
Типы клапанов по применению – КЛОП-1-НО и КЛОП-1-НЗ
Противопожарные нормально-открытые клапаны КЛОП-1 НО применяются в общеобменной вентиляции, кондиционировании и в воздушном отоплении. Заслонка в исходном положении открыта. При пожаре заслонка закрывается для предотвращения проникания в помещение продуктов горения.
Противопожарные нормально-закрытые клапаны КЛОП-1 НЗ/Д применяются в противодымной вентиляции (НЗ) и системах дымоудаления (Д). Разница между версией КЛОП-1-НЗ и КЛОП-1-Д в наличии теплоизоляции в заслонке. НЗ – огнезадерживающий ОЗК, заслонка с теплоизоляционным материалом, не теряет плотность и теплоизолирующую способность в течении 60 или 90 минут. Д – клапан дымоудаления, обычно устанавливаемый в проемах дымовых вытяжных шахт, заслонка не имеет теплоизоляцию за ненадобностью.
Заслонка нормально-закрытых клапанов в исходном положении закрыта. При пожаре или после пожара открывается для удаления дыма и других вредных газов.
Предел огнестойкости огнезадерживающих КЛОП-1-60 и КЛОП-1-90
Противопожарные клапаны характеризуются пределом огнестойкости, которая указывает на способность ОЗК сохранять свои свойства в течении указанного времени. Предел огнестойкости «EI60» и «EI90» означает, что ОЗК не потеряет плотность и теплоизолирующие способности при пожаре в течении 60, 90 минут. Предельное состояние по огнестойкости «E60» и «E90» характеризуется только временем потери плотности (60 и 90 минут).
Нормально-Открытые (НО) и Нормально-Закрытые (НЗ) огнезадерживающие ОЗК обозначаются как «EI60» и «EI90». Клапаны дымоудаления, заслонка которых без теплоизоляции, обозначается как «E60» и «E90».
КЛОП-1(60)-НО/НЗ сможет не менее чем 60 минут сохранять свои свойства плотности и теплоизоляции при пожаре. КЛОП-1(90)-НО/НЗ соответственно 90 минут. Заслонка КЛОП-1(60)-Д не подвергнется деформации минимум 60 минут, а КЛОП-1(90)-Д – 90 минут.
Способы управления приводом - КЛОП-1-МВ/МВЕ/ЭМ
На противопожарные клапаны для управления заслонкой устанавливаются электромеханические приводы или недорогие электромагнитные. Электроприводы представлены двумя компаниями: Швейцарская Belimo и Китайская Soloon Controls.
Регулирующие электроприводы позволяют полностью автоматизировать работу ОЗК: открытие и закрытие нужного участка вентиляционной системы происходит автоматически или по сигналу от диспетчера. Электромагнитный привод срабатывает только один раз, после чего необходимо вручную возвращать заслонку в нужное положение. Главный плюс электромагнитно привода – низкая цена, но сейчас, компания ВИНГС-М предлагает возможность установки не дорогих электроприводов Soloon Controls, которые гораздо удобнее в эксплуатации.
Для нормально-открытых ОЗК применяются электроприводы с возвратной пружиной, это Belimo серий BFL, BLF (в старых версиях), BFN и BF. Обозначаются как MB(24) и MB(220), пример КЛОП-1(60)-НО-МВ(220), приводы Soloon Controls имеют обозначение MB/S(24) и MB/S(220).
На нормально-открытых клапанах, как дублирующий элемент автоматики, используется термочувствительный элемент (ТРУ), который обрывает цепь питания электропривода с пружинным возвратом, вследствие чего срабатывает пружина. Терморазмыкающее устройство (ТРУ) стандартно срабатывает при 72°С, или при 93°С, 141°С, если настроить.
Для нормально-закрытых ОЗК применяются электроприводы без возвратной пружины (реверсивные), это Belimo серий BLE (в старых версиях), BEN, BEE и BE. Обозначаются как MBE(24) и MBE(220), пример КЛОП-1(60)-НЗ-МВЕ(220), приводы Soloon Controls имеют обозначение MBE/S(24) и MBE/S(220).

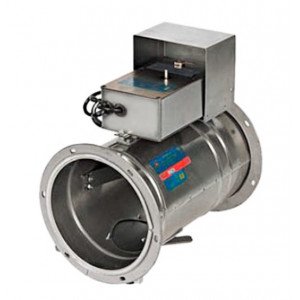

Электромагнитные приводы применяются на обоих видах ОЗК, по напряжению питания могут быть на 12В, 24В и 220В, обозначаются как ЭМ(12), ЭМ(24), ЭМ(220). Пример – КЛОП-1(90)-НО-ЭМ(24).
Противопожарные клапаны КЛОП-1 специального назначения
Компания ВИНГС-М производит целый ряд огнезадерживающих ОЗК для специализированного применения:
- Взрывозащищённые КЛОП-1В - устанавливаются в помещениях категорий А и Б по взрывопожароопасности, во взрывоопасных зонах классов В-1, В-1а, В-1б и В-1г согласно классификации ПУЭ. Электропривод Belimo защищён мощной металлической оболочкой.
- Морское исполнение, предназначено для районов с морским климатом и влажных помещений, материал изготовления - нержавеющая сталь. Электропривод Belimo находится в оболочке с защитой IP 66.
- Транспортное исполнение имеет повышенную виброустойчивость, конструктивно учитывается специфика условий эксплуатации на объектах транспорта, в том числе железнодорожного.
- Исполнение для помещений с повышенными требованиями к чистоте рабочей среды, могут применяться на предприятиях фармацевтической, микроэлектронной и другой промышленности.
Недорогие аналоги клапанов КЛОП-1 Belimo Вингс-М
Спрос на огнезадерживающие клапаны КЛОП-1 постепенно падает, т.к. есть усовершенствованная версия КЛОП-2. Компания «МЕЛДЕР» может предложить не только оборудование ВИНГС-М, но и клапаны собственного производства - КПП прямоугольного сечения и ПРОК круглого сечения. Материал изготовления: оцинкованная сталь или нержавеющая сталь. Толщина металла 1 мм. Тип привода: электромеханический с возвратной пружиной, электромеханический реверсивный, электромагнитный.
Стандартно мы устанавливаем электроприводы Sputnik, Nanotek или Dastech. Есть возможность установить других производителей с более низкой ценой. Оборудование сертифицировано. Работаем со всеми регионами России.
