Противопожарный клапан КЛОП-1 60 НО
КЛОП-1(60)-НО – нормально-открытый огнезадерживающий клапан канального типа с предельной огнестойкостью 60 минут. Данное противопожарное оборудование применяется в системах вентиляции для блокирования распространения пожара и продуктов его горения.
Конструкция КЛОП-1 60
Клапаны КЛОП-1(60)-НО выполнены из углеродистой стали, защита от коррозии – покраска. Так же возможно изготовление из нержавеющей стали, по запросу, в таком случае корпус из нержавейки, а заслонка из углеродистой стали с антикоррозионным цинковым покрытием.
Заслонка имеет резиновые уплотнители для полного перекрытия канала, а внутри неё теплоизоляционный материал, обеспечивающий теплоизолирующую способность уровня EI60.
Для облегчения обслуживания, чтобы без надобности не демонтировать ОЗК, предусмотрены смотровые люки. Один или два, зависит от размера.

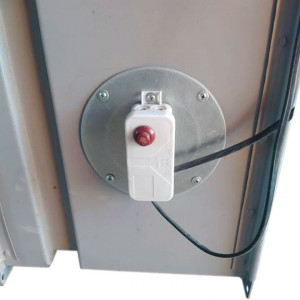

Электропривод расположен снаружи и защищён металлическим кожухом. На корпусе закреплено ТРУ (терморазмыкающее устройство) с кнопкой. Термодатчик находится внутри, по умолчанию настроен на температуру срабатывания в 72°С (можно установить на 93°С или 141°С).
Клеммная коробка монтируется на корпус снаружи по запросу заказчика, в противном случае её нет.
В зависимости от сечения воздуховода выпускаются КЛОП-1 60 прямоугольного или круглого сечения.
Клапаны КЛОП-1(60)-НО прямоугольного сечения
Прямоугольные противопожарные клапаны имеют размеры от 150х150 мм и до 1000х1500 мм. Большие габаритные размеры обеспечиваются путём соединения двух ОЗК в единую конструкцию – кассеты. Кассеты имеют три варианта исполнения, два сварных и один на планках.
С двух сторон корпуса, для соединения с воздуховодами, предусмотрены фланцы (шина №20 или №30).
Клапаны КЛОП-1(60)-НО круглого сечения
- В зависимости от типа воздуховода, можно заказать:
- Круглый ниппельный КЛОП-1(60)-НО-Нп для ниппельного соединения с воздуховодом. Длина корпуса 450 мм. Вылет заслонки от D315.
- Круглый фланцевый КЛОП-1(60)-НО-Фл для фланцевого соединения с воздуховодом. Длина корпуса 350 мм. Вылет заслонки от D200.
Круглые противопожарные клапаны производятся от 100 и 800 мм, большего диаметра выпускаются КЛОП-2.
Размеры 100, 125 и 140 представляют собой КЛОП-1(60)-НО-Фл диаметром 160 мм с пластинчатым или трубчатым переходом нужного размера.
Специальные исполнения КЛОП-1(60)-НО
- Для узкоспециализированных применений выпускаются специальные версии:
- Взрывозащищённые КЛОП-1В для помещений категорий А и Б по взрывопожароопасности;
- Морское исполнение для помещений с повышенной влажностью;
- Транспортное исполнение с высокой виброустойчивостью;
- Исполнение для помещений с высокими требованиями к чистоте рабочей среды.

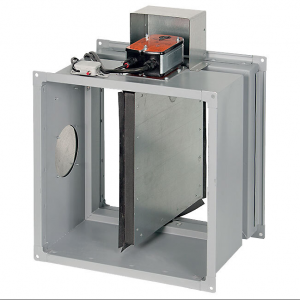

Клапан КЛОП-1 60 с приводом Belimo МВ 24/220
Для управления заслонкой нормально-открытого огнезадерживающего клапана устанавливаются противопожарные электроприводы с возвратной пружиной. На выбор заказчика электроприводы Belimo Швейцарского производства или недорогие приводы Soloon Controls китайского производства.
КЛОП-1(60)-НО с приводом Belimo условно маркируется как МВ(24) или МВ(220), а электроприводы Soloon Controls - MB/S(24) и MB/S(220). Цифра в скобках указывает на напряжение питания регулирующего электропривода – 24В или 220В.

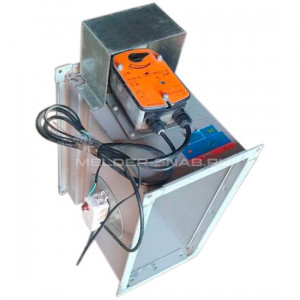

Выбор устанавливаемой модели сервопривода зависит от габаритных размеров ОЗК, на небольших Belimo BFL24/230 (ранее BLF), на средних Belimo BFN24/230 и на больших Belimo BF24/230.
Купить клапан КЛОП-1 60 НО МВ 24, МВ 220 или недорогой аналог
Компания "МЕЛДЕР" реализует противопожарные клапаны КЛОП-1 нужного размера и исполнения с доставкой по России. Мы так же можем предложить более совершенные версии - КЛОП-2 производства ВИНГС-М или их недорогие аналоги - клапаны КПП с электроприводом Dastech, Sputnik, Nanotek и других компаний.
Скачать паспорт на КЛОП-1 Прямоугольный Скачать паспорт на КЛОП-1 Круглый
