Клапан противопожарный КЛОП-3 ВИНГС-М
Противопожарные клапаны серии КЛОП-3 от Российской компании ВИНГС-М разработаны для установки в местах с ограниченным пространством, когда большой вылет заслонки за пределы корпуса является критичным при монтаже. Так же, впервые в клапанах КЛОП, появились версии стенового типа и модели без вылета заслонок с укороченным корпусом.
В 20е годы произошли изменения в модельном ряду и версия КЛОП-3(90) НО больше не производится, так же были упразднены модели без вылета заслонок канального (КЛОП-3 ЛК) и стенового (КЛОП-3 ЛС) типа. На данный момент упразднённые модели можно купить под новой торговой маркой - КЛОП-4.
КЛОП-3 НЗ – нормально-закрытый огнезадерживающий клапан, применяемый в противодымной вентиляции приточного и вытяжного типа, а также в системах компенсирующей подачи воздуха и лифтах. Конструкция позволяет применять ОЗК и как клапан дымоудаления.
Конструктивные особенности КЛОП-3 НЗ ВИНГС-М
Современные клапаны КЛОП-3(120)-НЗ производятся только прямоугольного сечения с огнестойкостью EI120 и в нормально-закрытом исполнении. Заслонка состоит из двух лопаток, которые заполнены термоизоляцией. Обеими лопатками управляет один реверсивный электропривод Belimo. Материал изготовления корпуса – оцинкованная или нержавеющая сталь (стандартно используется оцинковка). Глубина корпуса, относительно КЛОП-1 и КЛОП-2, уменьшена до 220 мм.
Помимо общепромышленного исполнения, рассчитанного на применение в помещении, можно заказать специальное морозостойкое исполнение (КЛОП-3 МС), которое можно использовать снаружи (под навесом) при температуре до -30°С и при кратковременном понижении до -35°С (при условии размещения регулирующего привода внутри здания).
В зависимости от места установки выпускаются два вида: канальный и стеновой.
Канальный КЛОП-3(120)-НЗ-К-СН
Канальный противопожарный клапан производится с фланцами с двух сторон, тип шины зависит от размера: при высоте до 600 мм - №20, если высота равна и более 600 мм, то применяется шина №30. Минимальный размер – АхВ 150х150 мм. При габаритах от 150х150 до 350х350 у канального ОЗК только одна заслонка, начиная с 400х400 заслонок две. Кассетное исполнение применяется, когда АхВ>1500x1000.
При канальном исполнении электропривод Belimo MBE размещён снаружи корпуса и защищён металлическим кожухом.
Стеновой КЛОП-3(120)-НЗ-С-ВН
У стенового противопожарного клапана крепёжные фланцы только с одной стороны. Минимальные габаритные размеры 350х350, заслонка всегда из двух лопаток с теплоизоляцией. Возможно кассетное исполнение. Глубина корпуса – 200 мм. Наличие двойной заслонки является одним из основных отличий от клапанов дымоудаления КЛАД‑2 и КЛАД-3.
Реверсивный привод Belimo MBE размещён внутри корпуса по середине.

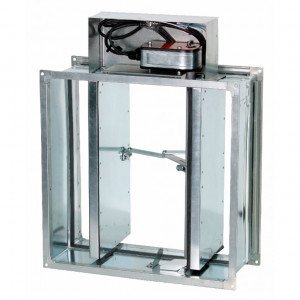

Клапан КЛОП-3(120)-НЗ с электроприводом МВЕ (24/220)
На нормально-закрытые огнезадерживающие клапаны ВИНГС-М устанавливаются электроприводы без возвратной пружины Швейцарской фирмы Belimo. Серия электропривода подбирается исходя из габаритных размеров ОЗК, Для небольших проёмов используются Belimo BEN (ранее BLE), на средних Belimo BEE и на самых больших Belimo BE на 40 Нм.
В заказе приводы Belimo условно обозначаются – МВ(24) и МВ(220), где в скобках указано напряжение питания – 24В или 220В.
Как альтернатива Белимо, есть возможность купить с недорогими электроприводами Soloon Controls (Китай) с крутящим моментом на 15 Нм или 40 Нм. Приводы Soloon Controls имеют условное обозначение МВE/S(220) и МВE/S(24).
Недорогие аналоги клапанов КЛОП-3 Belimo Вингс-М
Компания «МЕЛДЕР» может предложить не только оборудование ВИНГС-М, но и клапаны собственного производства - КПП прямоугольного сечения канального и стенового исполнения и ПРОК круглого сечения. Материал изготовления: оцинкованная сталь или нержавеющая сталь. Толщина металла 1 мм. Тип привода: электромеханический с возвратной пружиной, электромеханический реверсивный, недорогой электромагнитный.
Стандартно мы устанавливаем электроприводы Sputnik, Nanotek или Dastech. Есть возможность установить других производителей с более низкой ценой. Оборудование сертифицировано. Работаем со всеми регионами России.
