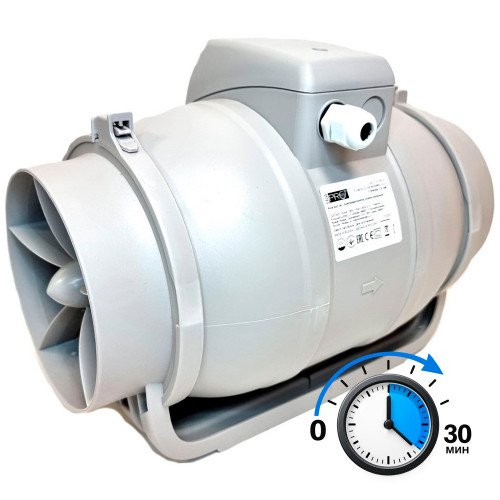

2-хскоростной канальный вентилятор ERA Typhoon 125 2SP AT с отсрочкой выключения по таймеру
TYPHOON 125 2SP AT — двухскоростной канальный вентилятор диаметром 125 мм со встроенной функцией задержки выключения. Это специальная версия модели TYPHOON 125 2SP, оснащённая таймером AT. Вентилятор предназначен для организации эффективной вытяжной вентиляции в помещениях различного назначения. Благодаря двум скоростям вращения можно выбирать необходимую интенсивность воздухообмена в зависимости от текущих условий эксплуатации.
Опция AT - таймер позволяет реализовать задержку выключения вентилятора Era Typhoon 125. После отключения управляющего сигнала оборудование продолжает работать установленное время, после чего автоматически выключается. Время задержки выключения регулируется в диапазоне от 0 до 30 минут. Для использования функции таймера вентилятор Typhoon необходимо подключить по трёхпроводной схеме.
Вентилятор TYPHOON 125 2SP AT оснащен двумя режимами производительности. Переключение скорости осуществляется подключением питания к соответствующим клеммам в клеммной коробке. Также предусмотрена возможность установки кнопки переключения скорости, которая входит в комплект поставки.
Купить двухскоростной вентилятор ERA TYPHOON 125 2SP AT с таймером для круглого воздуховода 125 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать осевой вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.
- Модель:Typhoon 125 2SP AT
- 1
Цену уточняйте
Есть в наличии
Особенности конструкции ERA Typhoon 125 2SP AT
Одним из преимуществ модели является удобная разборная конструкция. Центральный блок, в который входят двигатель, крыльчатка и клеммная коробка, является съемным и крепится к боковым патрубкам пластиковыми хомутами.
Такое решение значительно упрощает монтаж, техническое обслуживание и очистку канального вентилятора. При необходимости центральный блок можно снять, обеспечив удобный доступ к основным рабочим узлам без демонтажа всей системы вентиляционных каналов.
Функция с отсрочкой выключения по таймеру удобна для санузлов, ванных комнат, кухни, гардеробных и других помещений, где необходимо продолжить удаление воздуха после выключения освещения или другого управляющего оборудования.
- Особенности
- Канальный осевой вентилятор смешанного типа для круглых воздуховодов;
- две скорости работы — 1800 или 2450 оборотов в минуту;
- двухскоростной однофазный двигатель на шарикоподшипниках;
- встроенная многоразовая защита двигателя от перегрева с автоматическим перезапуском;
- пластиковый корпус, устойчивый к коррозии;
- степень защиты двигателя — IP44;
- возможность горизонтального и вертикального монтажа;
- кнопка переключения скорости входит в комплект;
- опция АТ - отключение вытяжки по таймеру (от 0 до 30 минут);
Двухскоростной режим работы
В TYPHOON 125 2SP AT устанавливается двухскоростной однофазный двигатель на шарикоподшипниках с длительным сроком службы, встроенной тепловой защитой и автоматическим перезапуском. Асимметричная форма клеммной коробки облегчает подключение сетевого провода. Вентилятор имеет две скорости работы, выбор скорости осуществляется при подключении питания к клеммам, либо с помощью кнопки (входит в комплект, устанавливается самостоятельно по желанию пользователя).
Два режима работы позволяют выбрать оптимальную интенсивность воздухообмена: использовать более производительный режим при необходимости быстрого удаления воздуха или перейти на меньшую скорость для экономии энергии и уменьшения шума.
Основные характеристики ERA Typhoon 125 AT
- Максимальный расход воздуха - 355 м³/ч
- Полное давление - 110/190 Па
- Мощность - 25/29 Вт
- Подключение - 230В
- Максимальный уровень шума - 39 дБА
TYPHOON D125 2SP AT является малошумным канальным вентилятором с относительно низким уровнем шума для своего класса. Уровень звукового давления составляет 30 дБ(А) на первой скорости и 39 дБ(А) на второй. Это позволяет использовать модель в системах вентиляции, где требуется сочетание эффективного воздухообмена и приемлемого уровня шума.
При необходимости подберём аналог в пластиковом корпусе - малошумный Dastech HF 125P или модель с большей производительностью - шумоизолированный Dastech HDI-150PE, а также у нас есть - шумоизолированный ERA STELS Silent 125 в металлическом корпусе и с центробежным рабочим колесом.
Монтаж ERA Typhoon 125 2SP AT на стене, потолке или на полу
- Вентилятор TYPHOON подходит для следующих видов монтажа:
- — на стене, потолке или на полу;
- — для самостоятельного монтажа или в составе воздушных каналов;
- — для горизонтального и вертикального монтажа.
При горизонтальном монтаже длина воздуховода должна быть не менее 0,5 м, при вертикальном обязательно должен быть установ-лен вентиляционный зонт, предотвращающий попадание влаги в устройство.
Не устанавливайте вентиляторы на высоте ниже 850 мм от пола.
Запрещается монтаж и использование вентилятора TYPHOON клеммной коробкой вниз.
Уровень наклона клеммной коробки вентилятора TYPHOON не должен быть ниже центральной оси.
В случае не соблюдения данных требований, степень IP44 не будет обеспечена.
Инструкция по установке вентилятора TYPHOON
- Отключить питание электросети.
- Открыть хомут, потянув за язычок вверх.
- Вынуть корпус вентилятора из базы.
- Приложить базу к монтажной поверхности и отметить отверстие для винтов.
- Просверлить отверстия, зафиксировать базу вентилятора на монтажной поверхности с помощью винтов.
- Установить корпус, плотно соединив хомут.
Инструкция по установке кнопки переключения скоростей
- Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
- Установить кнопку в проделанное отверстие.
- Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.
Пример монтажа вентиляторов Typhoon
Пример монтажа вентиляторов Era Typhoon в больнице, офисе, кухне, ванной
Схема подключения двухскоростного ERA Typhoon 125 2SP AT. Напряжение 230В.
Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов без кнопки переключения скоростей)
Подключение осевого вентилятора ERA Typhoon 125 2SP AT к сети
Вентилятор имеет две скорости работы. В зависимости от требуемой производительности вентилятора переключение фазы питающей сети осуществляется между клеммами:
Для моделей с диаметром фланца от 100 до 315 мм.
• L1 (LA) Low Speed – Низкая скорость
• L2 (LB) High Speed – Высокая скорость
При установке высокой скорости работы вентилятора, в зависимости от модели, необходимо осуществить подключение вентилятора следующим образом L2 (фаза питающей сети), N (нейтраль питающей сети).
При установке низкой скорости работы вентилятора, необходимо осуществить переключение фазы питающей сети с клеммных колодок L2 (фаза) на клеммные колодки L1 (фаза), подключение N (нейтраль питающей сети).
ВНИМАНИЕ! Во избежание выхода вентилятора из строя не допускается одновременное подключение фазы питающей сети к клеммам L1 и L2. При необходимости подключения вентилятора к первой скорости необходимо извлечь заглушку из гнезда L1 клеммной колодки.
ВНИМАНИЕ! Все работы по монтажу и подключению вентиляторов проводить только при снятом напряжении сети. Подключение вентиляторов производится специалистами-электриками, имеющими специальный допуск к выполняемым работам.
Средства отключения от сети питания должны быть встроены в стационарную проводку в соответствии с правилами по монтажу. Отключающее устройство должно отключать все полюса. Заземляющий проводник не должен разрываться. Вентилятор и вспомогательное контролирующее оборудование должно быть изолировано от электропитания во время установки и/или обслуживания.
Снимите крышку с распределительного блока, изучите электромонтажную схему и произведите необходимые подключения. После окончания соединительных работ и проверки присоединений к распределительной коробке переместите крышку и убедитесь, что она закреплена.
Инструкция по установке кнопки переключения скоростей
- Удалить заглушку при помощи широкой плоской отвертки. Для этого вставить отвертку в паз заглушки на корпусе клеммной коробки и резким ударом руки выбить заглушку.
- Установить кнопку в проделанное отверстие.
- Подключить согласно схеме при помощи разъемов РПИ-М(н) 1,5-6,3 (3 шт., в комплект не входят). Для подключе-ния необходимо завести провода в плоские разъемы и зажать пресс-клещами. Также можно выполнить соединение контактов другими безопасными способами: при помощи скрутки, пайки, сварки.
Электромонтажная схема подключения для моделей с диаметром фланца 100 - 250 (для вентиляторов с кнопкой переключения скоростей)
Режим работы Typhoon с таймером (опция AT)
Вентилятор подключается тремя проводами, параметры сети 220 В, 50 Гц:
N – ноль (от распределительного щита или коробки)
L – фаза (от распределительного щита или коробки)
TL – управляющая фаза от дополнительного выключателя
Выключатель SA подключается в разрыв между клеммами L и TL (схема 1).
После перевода выключателя SA в положение «ВКЛ» вентилятор начинает работать. После перевода выключа-теля SA в положение «ВЫКЛ» вентилятор продолжает работать в течение времени установленного на таймере в пределах от 0 до 30 минут, после чего выключается. Возможно подключение кнопки переключения скоростей SB (схема 2).
Схема подключения #1 для Typhoon с диаметром фланца 100 - 250 (для вентиляторов без кнопки переключения скоростей)
Схема подключения #2 для Typhoon с диаметром фланца 100 - 200 (для вентиляторов с кнопкой переключения скоростей)
L1 (LB) Low Speed – Низкая скоростьL2 (LA) High Speed – Высокая скорость
Пример подключения Typhoon с таймером (опция AT)
Габаритные размеры вентилятора ERA Typhoon 125 2SP AT для круглого воздуховода 125 мм
| Тип | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| TYPHOON 100 2SP AT | 371 | 173 | 216 | 99 | 1,84 |
| TYPHOON 125 2SP AT | 291 | 173 | 216 | 124 | 1,72 |
| TYPHOON 150 2SP AT | 323 | 190 | 238 | 149 | 2,3 |
| TYPHOON 160 2SP AT | 340 | 190 | 238 | 159 | 2,4 |
| TYPHOON 200 2SP | 376 | 250 | 267 | 198,5 | 4,0 |
| TYPHOON 250 2SP | 455 | 309 | 326 | 250 | 7,5 |
Скачать технические данные на вентилятор ERA Typhoon 125 2SP AT| Диаметр вентилятора | 125 мм |
| Вес | 1.72 кг |
| Класс защиты | IP44 |
| Материал корпуса | пластик |
| Мощность | 25/29 Вт |
| Напряжение | 230 В |
| Производительность | 240/355 м³/ч |
| Тип вентилятора | Осевой |
| Тип воздуховода | Круглый |
| Тип двигателя | двухскоростной однофазный |
| Уровень шума | 30/39 дБ(А) |
| Частота вращения | 1800/2450 об/мин. |
| Частота тока, Гц | 50/60 |
