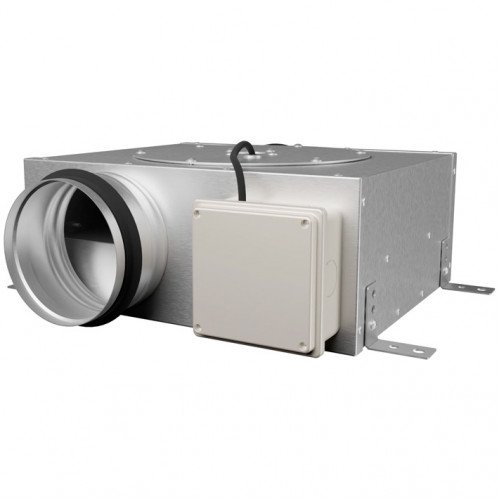

Канальный вентилятор ERA STELS на круглый воздуховод 125 мм оцинкованный корпус

• Монтаж вентиляторов должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.
• Обслуживание и ремонт вентиляторов необходимо производить только при отключении их от электросети и полной остановке вращающихся частей.
• Заземление вентиляторов производится в соответствии с «Правилами устройства электроустановок». потолочный монтаж

Монтаж вентилятора осуществляется в следующей последовательности:
• убедитесь в отсутствии подачи электропитания на двигатель;
• выполните разметку для монтажа кронштейна на несущей плоскости (конструкции);
• просверлите отверстия и закрепите кронштейны с помощью соответствующего крепежа (например, дюбелей);
• установите вентилятор на кронштейн (см. рис. a);



• затяните крепежные винты (см. рис. b);



• подключите воздуховоды к патрубкам вентилятора (см. рис. c);



• затяните быстросъемные хомуты в местах подключения воздуховодов к патрубкам (см. рис. d).

ВНИМАНИЕ! Перед подключением изделия к электросети убедитесь, что сеть обесточена. Подключение изделия к сети осуществляется квалифицированным персоналом, имеющим право самостоятельной работы с установками напряжением до 1000В, и после изучения данного руководства пользователя. Номинальные значения параметров изделия приведены на наклейке изготовителя.

На внешнем вводе должен быть установлен встроенный в стационарную сеть элек-троснабжения автоматический выключатель S1, разрывающий электрическую цепь в случае короткого замыкания или перегрузки. Место установки внешнего выключателя должно обеспечивать свободный доступ для оперативного отключения изделия. Номинальный ток автоматического выключателя должен быть выше максимального тока потребления изделия (см. на наклейке изделия). Рекомендуется выбирать номинальный ток автоматического выключателя из стандартного ряда, следующий после максимального тока подключаемого изделия. Автоматический выключатель не входит в комплект поставки. Рекомендуемый номинальный ток автоматического выключателя — 1,0 А. Сечение проводников — 0,75 мм², тип кабеля - ВВГ НГ круглого сечения.

На корпусе вентилятора расположена монтажная коробка, внутри которой размеще-на клеммная колодка для подключения вентилятора к сети в соответствии со схемой электрических подключений. Направление нагнетания воздуха и вращения крыльчатки расположены на этикетке изделия.

• Снять крышку с распределительного блока, изучить электромонтажную схему, расположенную на крышке
• Завести провода электросети через гермоввод на монтажной коробке
• Снять изоляцию с концов проводов на длину 5-7 мм, вставить их в соответствующие клеммы до упора изоляции в металлическую часть клемм и зафиксировать их винтами;
• Убедиться в наличии заземления.
• Установить на место крышку монтажной коробки и плотно зафиксировать на 4 самореза.

Для подвода электропитания рекомендуется использовать кабели типа ВВГ НГ круглого сечения.

• убедиться в отсутствии внутри вентилятора посторонних предметов;
• прекратить все работы на пускаемом вентиляторе и воздуховодах, убрать с них посторонние предметы;
• проверить надежность присоединения токоподводящего кабеля к зажимам коробки выводов, а заземляющего проводника – к зажимам заземления;

При пробном пуске необходимо убедиться в соответствии направления вращения рабочего колеса (см наклейку на корпусе вентилятора).

Включить двигатель и провести обкатку вентилятора в течение часа. При отсутствии посторонних стуков, шумов, повышенной вибрации и других дефектов вентилятор вводится в эксплуатацию.

При эксплуатации вентилятора следует руководствоваться требованиями ГОСТ 12.3.002-2014, ГОСТ 12.4.021-75 и настоящего паспорта. При аварийном перегреве электродвигателя более +155°С срабатывают встроенные в обмотку статора термо-контакты размыкающие её питание.

Скачать технические данные на вентилятор ERA STELS 125
