Центробежные канальные вентиляторы ВКК круглого сечения для воздуховодов диаметром 100–315 мм
Современные системы канальной вентиляции невозможно представить без надежного оборудования для перемещения воздуха. Одним из наиболее востребованных решений являются вентиляторы ВКК – компактные, производительные и долговечные устройства, предназначенные для монтажа в круглые воздуховоды.
Вентилятор ВКК М представляет собой центробежный канальный вентилятор из оцинкованной стали, который устанавливается непосредственно в вентиляционный канал и обеспечивает эффективную подачу или удаление воздуха. Благодаря рабочему колесу с назад загнутыми лопатками оборудование отличается высокой производительностью, стабильным давлением и экономичным энергопотреблением.
Линейка металлических вентиляторов ВКК М с оцинкованным корпусом выпускается для воздуховодов диаметром 100, 125, 160, 200, 250 и 315 мм (в редких случаях 355 мм), что позволяет подобрать модель нужного диаметра для большинства вентиляционных систем — в небольшую квартиру/дом, в офисные/складские помещения или в большой производственный объект.
Конструктивные особенности круглых вентиляторов ВКК М
Вентилятор канальный ВКК — это радиальный вентилятор круглого сечения, предназначенный для монтажа в круглые вентиляционные каналы.
Главной особенностью конструкции является использование центробежного рабочего колеса. Воздух поступает в центральную часть канального вентилятора, после чего под действием центробежной силы перемещается к периферии и направляется в воздуховод.
Такое решение позволяет создавать значительно большее статическое давление по сравнению с осевыми вентиляторами. Именно поэтому центробежный канальный вентилятор отлично работает в системах с длинными воздуховодами, фильтрами, шумоглушителями, клапанами и другим вентиляционным оборудованием.
- Каждый круглый канальный вентилятор ВКК состоит из нескольких основных элементов:
- корпус из оцинкованной стали;
- высокоэффективное рабочее колесо с назад загнутыми лопатками;
- однофазный или трехфазный электродвигатель;
- монтажные патрубки круглого сечения;
- клеммная коробка для подключения питания;
- крепежные элементы.
Корпус из оцинкованной стали надежно защищает оборудование от коррозии и обеспечивает длительный срок службы даже при эксплуатации в помещениях с повышенной влажностью.
Основные преимущества вентиляторов ВКК
Главная причина популярности вентиляторов заключается в сочетании надежности, компактности и высокой эффективности.
| Преимущество | Польза для пользователя |
|---|---|
| Рабочее колесо с назад загнутыми лопатками | Высокий КПД и сниженное энергопотребление |
| Корпус из оцинкованной стали | Защита от коррозии и долгий срок службы |
| Компактные размеры | Удобная установка даже в ограниченном пространстве |
| Диаметры от 100 до 315 мм | Возможность подобрать модель под любую систему |
| Высокое статическое давление | Работа в длинных воздуховодах и сложных сетях |
| Низкий уровень шума | Комфортная эксплуатация в жилых и офисных зданиях |
| Простота монтажа | Быстрое подключение без сложной доработки воздуховодов |
| Возможность регулирования производительности | Экономия электроэнергии и гибкая настройка системы |
| Надежный двигатель | Продолжительная непрерывная работа |
| Минимальное техническое обслуживание | Снижение эксплуатационных затрат |
Где применяются вентиляторы ВКК
Круглый канальный вентилятор используется практически во всех типах объектов.
- Наиболее распространенные области применения:
- частные дома;
- квартиры;
- офисные здания;
- гостиницы;
- рестораны;
- кафе;
- торговые центры;
- склады;
- медицинские учреждения;
- спортивные комплексы;
- производственные помещения;
- вентиляционные камеры;
- приточные установки;
- вытяжные системы;
- системы кондиционирования воздуха.
Благодаря высокой эффективности вентилятор круглого сечения одинаково хорошо подходит как для бытовых, так и для промышленных систем вентиляции.
Размерный ряд и характеристики вентиляторов ВКК М
| Модельный ряд ВКК М с характеристиками | ||||
|---|---|---|---|---|
| Модель | Производительность | Мощность | Обороты рабочего колеса | Применение |

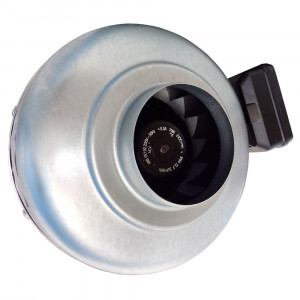

| ВКК 100 М | 400 м³/ч | 68 Вт | 2400 об/мин | • санузлы;• кухни;• кабинеты;• небольшие офисы. |
| ВКК 125 М | 500 м³/ч | 76 Вт | 2350 об/мин | • квартиры;• коттеджы;• небольшие магазины;• кафе. |

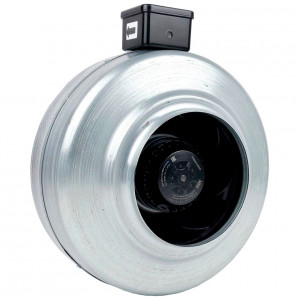

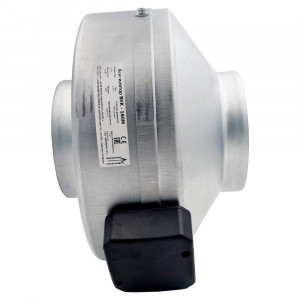

| ВКК 160 М | 650 м³/ч | 110 Вт | 2200 об/мин | • офисы;• рестораны;• торговые помещения;• вентиляционные установки средней производительности. |
| ВКК 200 М | 1000 м³/ч | 155 Вт | 2600 об/мин | Используется в коммерческих, складских и производтсвенных зданиях. |
| ВКК 250 М | 1200 м³/ч | 150 Вт | 2600 об/мин | • производственные помещения; • крупные магазины; • общественные здания. |
| ВКК 315 М | 1700 м³/ч | 187 Вт | 2500 об/мин | Самая производительная модель серии, предназначенная для объектов с большим расходом воздуха. |
Почему стоит выбрать центробежный канальный вентилятор
По сравнению с осевыми моделями центробежный канальный вентилятор обладает рядом преимуществ.
- Он способен создавать значительно большее давление, благодаря чему эффективно работает даже при наличии:
- фильтров;
- шумоглушителей;
- воздушных клапанов;
- длинных воздуховодов;
- большого количества поворотов вентиляционной сети.
Кроме того, рабочее колесо с назад загнутыми лопатками обеспечивает более высокий КПД и уменьшает нагрузку на двигатель.
Почему выбирают вентиляторы ВКК М
Металлические вентиляторы ВКК М заслужили популярность благодаря оптимальному сочетанию стоимости, качества и эксплуатационных характеристик.
- Преимущества серии:
- надежная конструкция;
- длительный срок службы;
- доступность запасных частей;
- простое техническое обслуживание;
- высокая ремонтопригодность;
- стабильная производительность;
- экономичное энергопотребление.
Это делает оборудование выгодным решением как для новых объектов, так и для модернизации существующих систем вентиляции.
Монтаж вентилятора ВКК
Монтаж оборудования не вызывает сложностей.
- Основные рекомендации:
- устанавливать вентилятор по направлению движения воздуха;
- использовать гибкие вставки для уменьшения вибрации;
- предусматривать свободный доступ для обслуживания;
- соблюдать требования по электробезопасности;
- применять регуляторы скорости при необходимости изменения производительности.
Правильный монтаж позволяет значительно увеличить срок службы оборудования.
Присоединение к воздуховоду посредством хомута
Обслуживание
- Для поддержания максимальной эффективности рекомендуется:
- периодически очищать рабочее колесо;
- проверять крепления;
- очищать корпус;
- контролировать состояние электродвигателя;
- своевременно заменять загрязненные фильтры системы вентиляции.
Регулярное обслуживание позволяет сохранить первоначальные характеристики вентилятора на протяжении многих лет.
Сравнение характеристик круглых канальных вентиляторов ВКК-М/Dastech HEE-IE/Shuft CFk Max
| Сравнение характеристик центробежных канальных вентиляторов круглого сечения | |||
|---|---|---|---|
| Модель | ВКК 100 М | Dastech HEE-100IE | Shuft 100 MAX |
| Максимальный расход воздуха | 400 м³/ч | 356 м³/ч | 260 м³/ч |
| Потребляемая мощность | 68 Вт | 77 Вт | 65 Вт |
| Максимальный напор | 350 Па | 887 Па | 345 Па |
| Модель | ВКК 125 М | Dastech HEE-125IE | Shuft 125 MAX |
| Максимальный расход воздуха | 500 м³/ч | 463 м³/ч | 385 м³/ч |
| Потребляемая мощность | 76 Вт | 77 Вт | 65 Вт |
| Максимальный напор | 320 Па | 949 Па | 370 Па |
| Модель | ВКК 160 М | Dastech HEE-160IE | Shuft 160 MAX |
| Максимальный расход воздуха | 650 м³/ч | 778 м³/ч | 810 м³/ч |
| Потребляемая мощность | 110 Вт | 96 Вт | 100 Вт |
| Максимальный напор | 440 Па | 783 Па | 450 Па |
| Двигатель | Однофазный асинхронный двигатель | Однофазный ЕС двигатель | Однофазный асинхронный двигатель |
| Материал корпуса | Оцинкованная сталь | Металл с покраской | Пластик (композиционый материал) |
Купить круглый канальный вентилятор ВКК
Вентилятор ВКК — это надежный центробежный канальный вентилятор, предназначенный для круглых воздуховодов диаметром от 100 до 315 мм. Благодаря прочному корпусу из оцинкованной стали, высокоэффективному рабочему колесу и современному электродвигателю оборудование обеспечивает стабильную работу вентиляционной системы в любых условиях эксплуатации.
Если требуется вентилятор канальный ВКК для квартиры, офиса, магазина, ресторана или промышленного предприятия, серия ВКК станет оптимальным выбором. Круглый канальный вентилятор ВКК отличается высокой производительностью, низким уровнем шума, простотой монтажа и продолжительным сроком службы.
Компания МЕЛДЕР осуществляет поставки центробежных вентиляторов прямоугольного и круглого сечения по всей России, доставка производится транспортными компания в Ваш регион. У нас можно купить металлический вентилятор ВКК-М или подобрать аналог в пластиковом корпусе, также у нас есть мотор-колёса, используемые в таком канальном оборудовании, если двигатель вышел из строя, а корпус в хорошем состоянии, можно подобрать мотор-колесо MES с нужными характеристиками и заменить.
