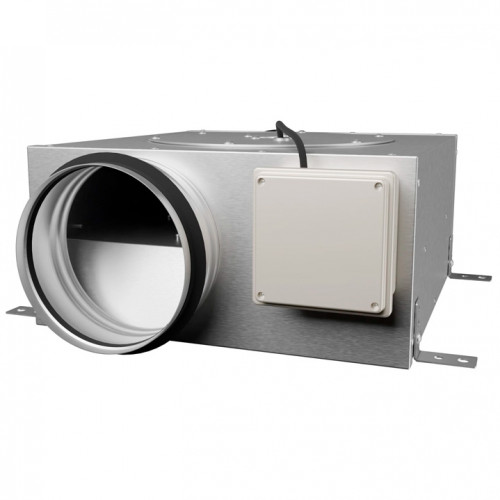

Канальный вентилятор ERA STELS на круглый воздуховод 150 мм оцинкованный корпус
ERA STELS 150 — центробежный канальный вентилятор, предназначенный для организации приточной и вытяжной вентиляции в жилых, общественных и промышленных помещениях. Модель рассчитана на установку на потолок или стену, присоединяется к круглым воздуховодам диаметром 150 мм и подходит для систем, где пространство для установки вентиляционного оборудования ограничено.
Главное преимущество вентилятора STELS 150 — компактная конструкция при сохранении высокой производительности (534 м3/ч). Оборудование имеет прямоугольный корпус из оцинкованной стали, а его монтажная высота составляет всего 180 мм. Благодаря компактному корпусу модель особенно удобна там, где недостаточно места для установки стандартного канального вентилятора по типу ВКК.
Вентилятор оснащён однофазным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Электродвигатель установлен на шарикоподшипниках, а встроенная термозащита предотвращает повреждение двигателя при перегрузке или перегреве. Подключение электропитания (230В) выполняется через герметичную клеммную коробку.
Купить центробежный вентилятор ERA STELS 150 для круглого воздуховода 150 мм в компании МЕЛДЕР, у нас можно заказать канальное оборудование от компаний ЭРА, Shuft, Dastech и подобрать центробежный вентилятор круглого сечения диаметром от 100 до 400 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Вентиляционное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.
- Модель:STELS 150
- 1
Цену уточняйте
Есть в наличии
Особенности вентилятора ERA STELS 150 в металлическом корпусе
Несмотря на прямоугольную форму корпуса, ERA STELS 150 подключается к круглому воздуховоду диаметром 150 мм. Установочный диаметр патрубка составляет 97 мм. Такая конструкция позволяет разместить оборудование в ограниченном пространстве и использовать его в стандартных круглых вентиляционных сетях.
Благодаря особенностям корпуса вентилятор на потолок можно установить без значительного увеличения высоты вентиляционной конструкции. STELS 150 допускает скрытый монтаж как на горизонтальной, так и на вертикальной плоскости, поэтому оборудование можно закреплять на потолке или стене в зависимости от особенностей помещения и трассы воздуховодов.
Основные характеристики ERA STELS 150
- Максимальный расход воздуха - 534 м³/ч
- Полное давление - 452 Па
- Мощность - 95 Вт
- Подключение - 230В
- Частота вращения рабочего колеса - 2600 об./мин
- Максимальный уровень шума, не более 3 м - 58 дБА
Модель STELS 150 сочетает компактные размеры, центробежный принцип работы и возможность подключения к стандартному круглому воздуховоду 150 мм. Это делает все вентиляторы Era Stels практичным решением для вытяжных и приточных систем, в которых важно получить необходимый воздушный поток при минимальном монтажном пространстве.
При необходимости подберём аналог в пластиковом корпусе - Cyclone 160 или модель с большей производительностью - ВКК-160 M или высоконапорный Dastech HEE-150IE.
Монтаж ERA STELS 150 на потолок или стену
Канальный вентилятор 150 мм ERA STELS 150 устанавливается непосредственно в вентиляционный канал и может монтироваться как на стене, так и на потолке. Перед установкой необходимо выбрать место, обеспечивающее свободный доступ к вентилятору для последующего обслуживания.
При монтаже необходимо учитывать направление движения воздуха и вращения рабочего колеса, обозначенное стрелками на корпусе. Для снижения вибраций, шума и потери давления производитель рекомендует предусматривать перед вентилятором прямой участок воздуховода длиной не менее трёх диаметров воздуховода. Для подключения STELS 150 с диаметром 150 мм это означает прямой участок не менее 450 мм.
Расстояние А должно составлять минимум 3 диаметра воздуховода В
- Монтаж вентиляторов должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.
- Обслуживание и ремонт вентиляторов необходимо производить только при отключении их от электросети и полной остановке вращающихся частей.
- Заземление вентиляторов производится в соответствии с «Правилами устройства электроустановок». потолочный монтаж
Пример потолочного монтажа ERA STELS 150
Для предотвращения обратного потока воздуха возможна установка обратного клапана (опционально).
Пример настенного монтажа ERA STELS 150
Последовательность монтажа ERA STELS 150
- Монтаж вентилятора осуществляется в следующей последовательности:
- убедитесь в отсутствии подачи электропитания на двигатель;
- выполните разметку для монтажа кронштейна на несущей плоскости (конструкции);
- просверлите отверстия и закрепите кронштейны с помощью соответствующего крепежа (например, дюбелей);
- установите вентилятор на кронштейн (см. рис. a);
- затяните крепежные винты (см. рис. b);
- подключите воздуховоды к патрубкам вентилятора (см. рис. c);
- затяните быстросъемные хомуты в местах подключения воздуховодов к патрубкам (см. рис. d).
Схема подключения вентилятора ERA STELS 150. Напряжение 230В.
Подключение центробежного вентилятора ERA STELS к сети
ВНИМАНИЕ! Перед подключением изделия к электросети убедитесь, что сеть обесточена. Подключение изделия к сети осуществляется квалифицированным персоналом, имеющим право самостоятельной работы с установками напряжением до 1000В, и после изучения данного руководства пользователя. Номинальные значения параметров изделия приведены на наклейке изготовителя.
На внешнем вводе должен быть установлен встроенный в стационарную сеть элек-троснабжения автоматический выключатель S1, разрывающий электрическую цепь в случае короткого замыкания или перегрузки. Место установки внешнего выключателя должно обеспечивать свободный доступ для оперативного отключения изделия. Номинальный ток автоматического выключателя должен быть выше максимального тока потребления изделия (см. на наклейке изделия). Рекомендуется выбирать номинальный ток автоматического выключателя из стандартного ряда, следующий после максимального тока подключаемого изделия. Автоматический выключатель не входит в комплект поставки. Рекомендуемый номинальный ток автоматического выключателя — 1,0 А. Сечение проводников — 0,75 мм², тип кабеля - ВВГ НГ круглого сечения.
На корпусе вентилятора расположена монтажная коробка, внутри которой размеще-на клеммная колодка для подключения вентилятора к сети в соответствии со схемой электрических подключений. Направление нагнетания воздуха и вращения крыльчатки расположены на этикетке изделия.
Последовательность подключения вентилятора к сети:
- Снять крышку с распределительного блока, изучить электромонтажную схему, расположенную на крышке
- Завести провода электросети через гермоввод на монтажной коробке
- Снять изоляцию с концов проводов на длину 5-7 мм, вставить их в соответствующие клеммы до упора изоляции в металлическую часть клемм и зафиксировать их винтами;
- Убедиться в наличии заземления.
- Установить на место крышку монтажной коробки и плотно зафиксировать на 4 самореза.
Для подвода электропитания рекомендуется использовать кабели типа ВВГ НГ круглого сечения.
Пуск ERA STELS:
- убедиться в отсутствии внутри вентилятора посторонних предметов;
- прекратить все работы на пускаемом вентиляторе и воздуховодах, убрать с них посторонние предметы;
- проверить надежность присоединения токоподводящего кабеля к зажимам коробки выводов, а заземляющего проводника – к зажимам заземления;
При пробном пуске необходимо убедиться в соответствии направления вращения рабочего колеса (см наклейку на корпусе вентилятора).
Включить двигатель и провести обкатку вентилятора в течение часа. При отсутствии посторонних стуков, шумов, повышенной вибрации и других дефектов вентилятор вводится в эксплуатацию.
При эксплуатации вентилятора следует руководствоваться требованиями ГОСТ 12.3.002-2014, ГОСТ 12.4.021-75 и настоящего паспорта. При аварийном перегреве электродвигателя более +155°С срабатывают встроенные в обмотку статора термо-контакты размыкающие её питание.
Габаритные размеры вентилятора ERA STELS 150 для круглого воздуховода 150 мм
| Тип | Размеры, мм | |||
|---|---|---|---|---|
| d | A | B | E | |
| STELS 100 | 97 | 341 | 283 | 145 |
| STELS 125 | 123 | 341 | 283 | 145 |
| STELS 150 | 148 | 361 | 373 | 180 |
| STELS 160 | 148 | 361 | 373 | 180 |
Скачать технические данные на вентилятор ERA STELS 150| Диаметр вентилятора | 150 мм |
| Вес | 6.6 кг |
| Класс защиты | IP44 |
| Материал корпуса | оцинкованная сталь |
| Мощность | 95 Вт |
| Напряжение | 230 В |
| Производительность | 534 м³/ч |
| Тип вентилятора | Центробежный |
| Тип воздуховода | Круглый |
| Тип двигателя | асинхронный с внешним ротором |
| Уровень шума | 58 дБ(А) |
| Частота вращения | 2600 об/мин. |
| Частота тока, Гц | 50 |
