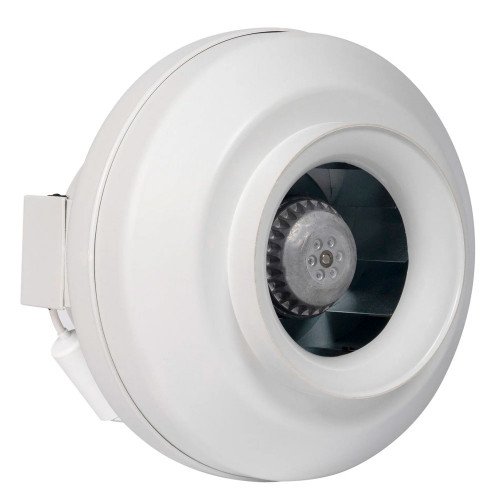

Центробежный канальный вентилятор Shuft CFk 160 MAX для круглых каналов

Центробежный канальный вентилятор Shuft CFk 160 MAX для круглых каналов

Shuft CFk 160 MAX — высоконапорный канальный вентилятор центробежного типа с потоком до 810 м³/ч, устанавливается в круглые воздуховоды диаметром 160 мм. Серия Shuft CFk MAX предназначена для организации эффективной приточной и вытяжной вентиляции в жилых, коммерческих, административных и производственных помещениях. Благодаря увеличенному статическому давлению канальный вентилятор обеспечивает стабильную работу даже в разветвленных вентиляционных системах с высоким аэродинамическим сопротивлением.

Вентилятор канальный CFk 160 MAX оснащен надежным центробежным рабочим колесом с назад загнутыми лопатками и мотор-колесом Ziehl-Abegg, что обеспечивает высокую производительность, низкое энергопотребление и продолжительный срок службы. Пластиковый корпус выполнен из прочного композитного материала с хорошими шумоизоляционными свойствами и устойчивостью к механическим воздействиям. Разъемная конструкция значительно облегчает обслуживание и очистку вентилятора.

Канальный центробежный вентилятор Shuft CFk 160 MAX поддерживает плавное регулирование скорости с помощью тиристорных или автотрансформаторных регуляторов напряжения, имеет встроенную защиту двигателя от перегрева и допускает монтаж в любом положении. Благодаря стандартным присоединительным размерам устройство легко интегрируется в существующие системы вентиляции с круглыми воздуховодами диаметром 160 мм.

Купить центробежный вентилятор Shuft CFk 160 MAX для воздуховода 160 мм в компании МЕЛДЕР, у нас можно подобрать центробежный вентилятор круглого сечения диаметром от 100 до 355 мм, а также различные виды вентиляторов прямоугольного сечения, бесшумные версии с шумоизолированным корпусом и т.д. Канальное оборудование поставляем по всей России, есть самовывоз со склада. Заявку можно оформить через сайт, почту, телефон.

  • Модель:
    CFk 160 MAX
Цену уточняйте
Есть в наличии
ДОСТАВКА И ОПЛАТА

подробнее..
СКИДКА

подробнее..

Особенности вентилятора Shuft CFk 160 MAX

Особенность центробежных вентиляторов CFk MAX это разъёмный пластиковый корпус, состоящий из двух частей, его легко разобрать для профилактики или для замены мотор-колеса. Материал корпуса – композитный пластик, который совершенно не боится влаги, имеет высокие параметры звукопоглощения и ударопрочности. Мотор колесо - с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Такие характеристики по влагозащите позволяют применение вентилятора Shuft вне здания, на улице (под козырьком).

Преимущества вентиляторов SHUFT CFk 160 MAX

  • высокая производительность — до 810 м³/ч;
  • максимальное статическое давление — 450 Па;
  • надежное мотор-колесо Ziehl-Abegg;
  • центробежная крыльчатка с назад загнутыми лопатками;
  • корпус из ударопрочного композитного материала с низким уровнем шума;
  • встроенная термозащита двигателя;
  • регулирование скорости вращения;
  • простой монтаж в любом положении;
  • удобная разборная конструкция для обслуживания;
  • подходит для приточных и вытяжных вентиляционных систем.

Регулирование скорости канальных вентиляторов Shuft CFk

Регулирование оборотов вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько центробежных вентиляторов при условии, что общий их ток не превышает номинальный ток регулятора.

Основные характеристики SHUFT CFk 160 MAX

  • Посадочный размер вентиляционного канала: 160 мм
  • Температура перемещаемого воздуха: -30...+70°С
  • Мощность: 100 Вт
  • Подключение: 230В
  • Частота вращения рабочего колеса: 2500 об./мин
  • Номинал конденсатора: 2.5 мкФ

Если вам необходим канальный центробежный вентилятор 160 мм, обеспечивающий высокое давление, надежность и длительный срок эксплуатации, Shuft CFk 160 MAX станет оптимальным выбором. Канальный вентилятор круглого сечения подходит для установки в системах вентиляции квартир, частных домов, офисов, магазинов, кафе, складских и производственных помещений. Канальные вентиляторы Shuft серии CFk MAX отличаются качественной сборкой, высокой эффективностью и совместимостью с большинством элементов круглых вентиляционных систем.

При необходимости подберём недорогой аналог или модель с большей производительностью (ВКК-160М) или силой напора - высоконапорные Dastech HEE-IE.

Рекомендуемая структура и состав системы вентиляции

Рекомендуемая структура и состав системы вентиляции - приток

При установке круглого центробежного вентилятора CFk MAX на приточную вентиляцию важно обеспечить свободный забор наружного воздуха и правильное направление воздушного потока, указанное стрелкой на корпусе. Вентилятор монтируется в разрыв круглого воздуховода с использованием хомутов или монтажных кронштейнов. Для снижения передачи вибрации рекомендуется применять гибкие вставки и виброизоляторы. Перед вентилятором желательно предусмотреть воздушный фильтр, а после него — шумоглушитель и другие элементы системы (нагреватель, охладитель, рекуператор и т.д.). После монтажа необходимо проверить надежность крепления, герметичность соединений и правильность подключения электропитания.

Рекомендуемая структура и состав системы вентиляции - вытяжка

При монтаже круглого центробежного вентилятора CFk MAX в вытяжной системе оборудование устанавливается таким образом, чтобы воздушный поток направлялся из помещения в сторону вытяжного воздуховода. Вентилятор фиксируется на круглом канале при помощи соединительных муфт, хомутов или монтажных опор. Для уменьшения уровня шума и вибраций рекомендуется использовать гибкие вставки, а также предусмотреть достаточную длину прямых участков воздуховода до и после вентилятора. При эксплуатации в помещениях с повышенной влажностью или загрязненностью воздуха следует обеспечить удобный доступ для обслуживания и периодической очистки рабочего колеса. После установки необходимо проверить направление вращения двигателя, герметичность воздуховодов и работоспособность всей вентиляционной системы.

Габаритные размеры вентилятора SHUFT CFk 160 MAX для круглого воздуховода 160 мм

Габаритные размеры вентилятора SHUFT CFk 160 MAX для круглого воздуховода 160 мм

Модель Размеры, мм Вес, кг
L D d CFk VIM CFk MAX
CFk 100 VIM/MAX 215 251 99 2,4 2,5
CFk 125 VIM/MAX 220 251 124 2,4 2,5
CFk 160 VIM/MAX 229 340 159 3,5 4,4
CFk 200 VIM/MAX 250 339 199 3,7 4,5
CFk 250 VIM/MAX 250 339 249 4,4 5,3
CFk 315 VIM/MAX 284 405 314 5,5 5,8

Схема подключения вентилятора SHUFT CFk 160 MAX. Напряжение 230В.

Схема подключения вентилятора SHUFT CFk 160 MAX. Напряжение 230В

Пусконаладочные работы

Перед пуском в эксплуатацию необходимо проверить работоспособность двигателя (оборудования), для этого следует:

  • Проверить напряжение сети электропитания. Оно должно соответствовать указанному на устройстве в пределах ±10%.
  • Убедиться, что устройство подключено к источнику питания в соответствии со схемой электроподключения, которая приведена в настоящем документе и под крышкой коробки электрических соединений.
  • Убедиться, что контакты термореле присоединены к внешнему устройству защиты двигателя или регулятору (модели ICFE 250, ICFE 315, ICFE 400).
  • Замерить сопротивление изоляции обмоток. Оно должно быть не менее 1 МОм (для вентиляторов CFs, TUBE, CFk MAX, CFk VIM, CFW) и не менее 2 МОм (для вентиляторов IFC VIM).
  • Замерить сопротивление обмоток: для трехфазных электродвигателей должно варьироваться по обмоткам в пределах 10 %, для однофазных двигателей сумма сопротивлений двух обмоток (пусковой и рабочей) должна быть равна их общему сопротивлению.
  • Замерить силу тока. Она не должна превышать номинального значения (указано на наклейке изделия). Повторный замер провести после обкатки оборудования в течение не менее 4 часов.
  • Убедиться, что двигатель работает плавно, без вибраций и постороннего шума.
  • Убедиться, что направление создаваемого устройством воздушного потока соответствует направлению (направлениям), указанному на корпусе.
  • Убедиться, что двигатель не перегревается.
  • Замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных работах» в конце руководства (либо зафиксировать в акте).

Внимание! Воспрещается включать и выключать вентилятор настолько часто, чтобы это вызвало перегрев обмоток двигателя или повреждение изоляции. Максимально допустимая температура обмоток составляет до +110 °C.

Диаметр вентилятора 160 мм
Вес 4.4 кг
Класс защиты мотор колесо - IP44, клеммная коробка - IP55
Материал корпуса композитный пластик
Мощность 100 Вт
Напряжение 230 В
Производительность 810 м³/ч
Сила тока 0.44 А
Тип вентилятора Центробежный
Тип воздуховода Круглый
Тип двигателя асинхронный с внешним ротором
Уровень шума 69/67/51 дБ(А)
Частота вращения 2500 об/мин.
