Круглые канальные вентиляторы SHUFT TUBE XL диаметром 100-315 мм
Канальные вентиляторы SHUFT TUBE XL предназначены для перемещения воздуха в системах приточной и вытяжной вентиляции с круглыми воздуховодами. Серия включает шесть типоразмеров с диаметром подключения от 100 до 315 мм и позволяет подобрать оборудование для вентиляционных систем различной производительности.
SHUFT TUBE XL — это центробежный канальный вентилятор с рабочим колесом с назад загнутыми лопатками. В конструкции применяются мотор-колёса MES, оцинкованный стальной корпус и электродвигатель с внешним ротором. В зависимости от модели максимальная производительность вентиляторов составляет от 230 до 1650 м³/ч, а максимальный напор — от 330 до 660 Па.
Вентиляторы SHUFT TUBE XL подходят для жилых, административных, общественных и производственных помещений. Благодаря круглому исполнению они непосредственно устанавливаются в соответствующий участок воздуховода.
Область применения центробежных вентиляторов TUBE XL
Вентилятор TUBE XL представляет собой компактное канальное оборудование радиального типа. Воздух поступает в рабочее колесо по оси вентилятора, после чего за счёт центробежной силы перемещается к периферии рабочего колеса и направляется в вентиляционный канал.
В отличие от осевых моделей, где поток воздуха проходит преимущественно вдоль оси вращения, центробежный канальный вентилятор способен создавать более высокий статический напор. Поэтому оборудование удобно использовать в системах, где присутствует сопротивление воздуховодов, фильтров, клапанов, решёток, шумоглушителей и других элементов.
Серия TUBE XL применяется для:
- приточной вентиляции квартир и частных домов;
- вытяжной вентиляции жилых помещений;
- вентиляции офисов и административных зданий;
- вентиляции магазинов и торговых помещений;
- вентиляции кафе и других общественных помещений;
- вытяжных систем санузлов и подсобных помещений;
- вентиляции небольших производственных и технических помещений;
- общеобменных систем вентиляции с круглыми воздуховодами.
В зависимости от требуемого расхода воздуха можно выбрать модель диаметром 100, 125, 160, 200, 250 или 315 мм. Производительность серии варьируется от 230 м³/ч у TUBE 100 XL и до 1650 м³/ч у TUBE 315 XL.
Конструктивные особенности SHUFT TUBE XL
Мотор-колесо MES
Одной из основных особенностей серии является применение швейцарского мотор-колеса MES. В таком исполнении двигатель и рабочее колесо образуют единый узел. Рабочее колесо установлено непосредственно на ротор электродвигателя, что позволяет сделать конструкцию компактной и уменьшить количество отдельных механических элементов.
Вентиляторы TUBE XL оснащаются энергоэффективными рабочими колёсами с назад загнутыми лопатками. Электродвигатель и рабочее колесо проходят балансировку в двух плоскостях, что способствует снижению вибраций при работе.
Оцинкованный стальной корпус
Корпус вентилятора SHUFT изготовлен из оцинкованной стали. Такая конструкция сочетает механическую прочность и устойчивость к коррозии.
Корпус выполнен с учётом аэродинамических требований и рассчитан на установку непосредственно в круглый воздуховод. В зависимости от типоразмера наружные габариты вентилятора увеличиваются вместе с диаметром присоединительного канала.
Рабочее колесо с назад загнутыми лопатками
Рабочее колесо с назад загнутыми лопатками является важной частью аэродинамической системы вентилятора Shuft. Такая конструкция применяется в центробежных вентиляторах для получения необходимого сочетания производительности, давления и энергопотребления.
Встроенная термозащита
Электродвигатели оснащены встроенной термозащитой с автоматическим перезапуском. Защита предотвращает повреждение двигателя при чрезмерном нагреве.
Подшипники с длительным ресурсом
В конструкции применяются шариковые подшипники, не требующие регулярного технического обслуживания. Ресурс двигателя — до 40 000 часов в зависимости от исполнения и условий эксплуатации.
Регулирование скорости
Производительность канального вентилятора можно регулировать изменением напряжения питания с помощью совместимых однофазных регуляторов скорости. Это позволяет адаптировать работу под фактическую потребность вентиляционной системы.
Монтаж в любом положении
Вентиляторы серии TUBE XL допускают монтаж в различных положениях. При установке необходимо обеспечить правильное направление воздушного потока и предусмотреть доступ для обслуживания оборудования.
Преимущества вентиляторов SHUFT TUBE XL
- Круглое исполнение — установка непосредственно в круглые воздуховоды.
- Центробежная конструкция — возможность создания значительного напора при сопротивлении вентиляционной сети.
- Мотор-колесо MES — надёжная конструкция двигателя и рабочего колеса от именитого производителя.
- Рабочее колесо с назад загнутыми лопатками — эффективная аэродинамическая схема.
- Оцинкованный стальной корпус — прочность и защита от коррозии.
- Встроенная термозащита — защита электродвигателя от перегрева.
- Шариковые подшипники — отсутствие необходимости в регулярном обслуживании.
- Регулирование скорости — возможность изменять производительность.
- Шесть типоразмеров — диаметры от 100 до 315 мм.
- Компактная конструкция — удобна для установки непосредственно в вентиляционном канале.
Модельный ряд и характеристики SHUFT TUBE XL
В серию входят модели TUBE 100 XL, TUBE 125 XL, TUBE 160 XL, TUBE 200 XL, TUBE 250 XL и TUBE 315 XL. Модель выбирают прежде всего по требуемому диаметру воздуховода, производительности и аэродинамическому сопротивлению системы.
| Модель | Диаметр канала, мм | Макс. расход, м³/ч | Макс. напор, Па | Мощность, кВт | Ток, А | Обороты, об/мин | Вес, кг |
|---|---|---|---|---|---|---|---|
| SHUFT TUBE 100 XL | 100 | 230 | 340 | 0,058 | 0,24 | 2580 | 2,8 |
| SHUFT TUBE 125 XL | 125 | 300 | 330 | 0,065 | 0,26 | 2600 | 2,9 |
| SHUFT TUBE 160 XL | 160 | 595 | 400 | 0,120 | 0,53 | 2650 | 3,1 |
| SHUFT TUBE 200 XL | 200 | 960 | 560 | 0,152 | 0,65 | 2500 | 4,8 |
| SHUFT TUBE 250 XL | 250 | 1100 | 560 | 0,160 | 0,69 | 2480 | 5,4 |
| SHUFT TUBE 315 XL | 315 | 1650 | 660 | 0,245 | 1,10 | 2480 | 6,7 |
Значения максимального расхода и напора относятся к крайним точкам аэродинамической характеристики. В реальной вентиляционной системе рабочая производительность зависит от сопротивления сети. Данные таблицы приведены по сводной таблице характеристик TUBE XL из паспорта.

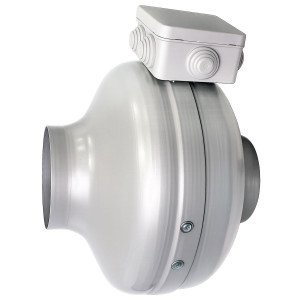

SHUFT TUBE 100 XL
Младшая модель серии предназначена для воздуховодов диаметром 100 мм. Максимальный расход составляет 230 м³/ч, максимальный напор — 340 Па. Потребляемая мощность — около 58 Вт, частота вращения — 2580 об/мин.

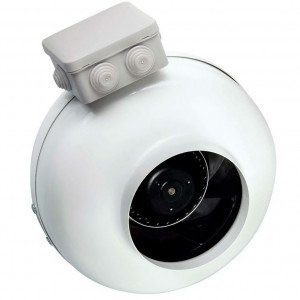

SHUFT TUBE 125 XL
Модель для круглого воздуховода диаметром 125 мм обеспечивает до 300 м³/ч при максимальном напоре 330 Па. Мощность составляет около 65 Вт.

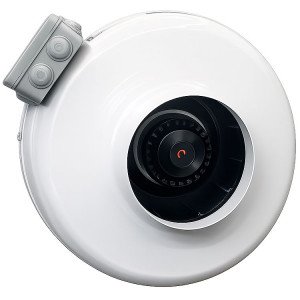

SHUFT TUBE 160 XL
Вентилятор диаметром 160 мм имеет максимальный расход 595 м³/ч и напор до 400 Па. Это следующий типоразмер после TUBE 125 XL для систем с большей потребностью в воздухообмене.

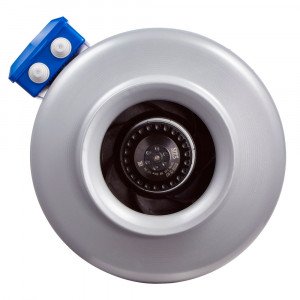

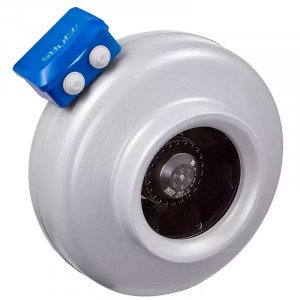

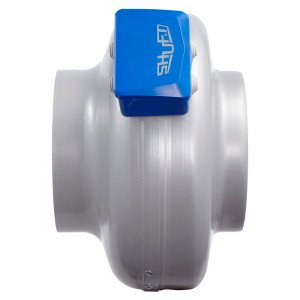

SHUFT TUBE 200 XL
Модель TUBE 200 XL обеспечивает до 960 м³/ч и максимальный напор 560 Па. Потребляемая мощность составляет около 152 Вт.

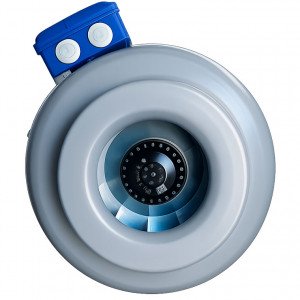

SHUFT TUBE 250 XL
Для воздуховодов диаметром 250 мм предлагается TUBE 250 XL с максимальным расходом до 1100 м³/ч и напором до 560 Па.

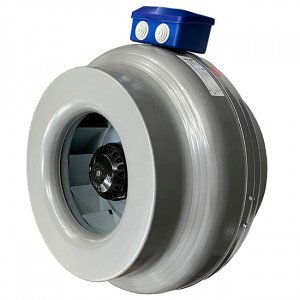

SHUFT TUBE 315 XL
Старшая модель серии рассчитана на круглый канал диаметром 315 мм. Максимальный расход составляет до 1650 м³/ч, а максимальный напор — до 660 Па.
Сравнение SHUFT TUBE XL с CFk VIM, ERA MARS GDF и Dastech HEE
На рынке круглых канальных вентиляторов SHUFT TUBE XL конкурирует с другими центробежными моделями. Для наглядного сравнения ниже приведены характеристики четырёх вентиляторов одного типоразмера — 100 мм.
| Характеристика | SHUFT TUBE 100 XL | SHUFT CFk 100 VIM | ERA MARS GDF 100 | DASTECH HEE-100IE |
|---|---|---|---|---|
| Тип | Центробежный канальный | Центробежный канальный | Центробежный канальный | Центробежный высоконапорный канальный |
| Диаметр канала, мм | 100 | 100 | 100 | 100 |
| Макс. производительность, м³/ч | 230 | 240 | 245 | 356 |
| Макс. давление, Па | 340 | 330 | 355 | 887 |
| Мощность, Вт | 58 | 70 | 62 | 77 |
| Ток, А | 0,24 | 0,30 | 0,28 | 1,0 |
| Обороты, об/мин | 2580 | 2450 | 2587 | 3600 |
| Уровень шума, дБ(А) | 65/64/50* | 63/58/43* | 55** | 44 |
| Тип двигателя | Внешний ротор | Внешний ротор | Внешний ротор | EC |
| Рабочее колесо | Назад загнутые лопатки | Назад загнутые лопатки | Назад загнутые лопатки | Назад загнутые лопатки |
| Степень защиты | IP44 | IP44 | IP44 | IP44 |
* Для SHUFT приведены значения уровня звуковой мощности соответственно на входе / выходе / через корпус.
** Для MARS GDF 100 уровень звука 55 дБ на расстоянии 3 м.
SHUFT TUBE XL и SHUFT CFk VIM
SHUFT CFk VIM — также центробежные канальные вентиляторы для круглых воздуховодов. В модели CFk 100 VIM используется корпус из звукопоглощающего композита и мотор-колесо с лопатками, загнутыми назад. Для 100-мм модели расход до 240 м³/ч и давление до 330 Па.
TUBE XL отличается от CFk VIM прежде всего конструкцией корпуса: в серии TUBE применяется оцинкованная сталь, тогда как CFk VIM имеет композитный корпус с выраженными звукопоглощающими свойствами. Поэтому при подборе оборудования следует учитывать не только максимальные аэродинамические параметры, но и требования к акустике, монтажу и условиям эксплуатации.
SHUFT TUBE XL и ERA MARS GDF
ERA MARS GDF 100 имеет диаметр 100 мм, максимальную производительность 245 м³/ч и максимальное давление 355 Па. Мощность двигателя составляет 62 Вт, частота вращения — 2587 об/мин. В серии также доступны типоразмеры 125, 150, 160, 200, 250 и 315 мм.
По максимальному расходу и напору TUBE 100 XL и MARS GDF 100 находятся в близком диапазоне. Основные различия связаны с конструкцией оборудования, исполнением корпуса, мотор-колесом, и конкретными аэродинамическими характеристиками.
SHUFT TUBE XL и Dastech HEE
Серия Dastech HEE-IE включает модели с повышенным давлением. Особенно заметно это у версии HEE-IE с EC-двигателем. Например, HEE-100IE рассчитан на максимальный расход 356 м³/ч и полное давление до 887 Па при мощности 77 Вт.
Таким образом, HEE-100IE рассчитан на более высокие аэродинамические нагрузки. При этом EC-двигатель позволяет реализовать плавное регулирование скорости и управление производительностью. Для систем, где не требуется такой высокий напор, SHUFT TUBE XL представляет собой более традиционную конструкцию с мотор-колесом MES и регулированием скорости изменением напряжения.
Как выбрать круглый канальный вентилятор SHUFT
При выборе вентилятора нельзя ориентироваться только на показатель максимальной производительности. Сначала необходимо определить требуемый расход воздуха, затем рассчитать сопротивление вентиляционной сети и найти рабочую точку на аэродинамической характеристике вентилятора.
При подборе круглого канального вентилятора SHUFT TUBE XL следует учитывать:
- диаметр круглого воздуховода;
- необходимый расход воздуха;
- сопротивление воздуховодов и фасонных элементов;
- наличие фильтров, клапанов и шумоглушителей;
- допустимый уровень шума;
- необходимость регулирования производительности;
- условия температуры и влажности;
- место установки и возможность последующего обслуживания.
Если требуется перемещать воздух по относительно протяжённой сети с заметным сопротивлением, следует обратить внимание именно на рабочую точку по давлению, а не только на максимальный расход вентилятора.
Заказать центробежные вентиляторы SHUFT TUBE XL
Вентиляторы канальные круглые SHUFT TUBE XL — серия центробежного оборудования для приточных и вытяжных систем с круглыми воздуховодами. В конструкции используются мотор-колёса MES, рабочие колёса с назад загнутыми лопатками, оцинкованный стальной корпус и электродвигатели с термозащитой.
Модельный ряд охватывает диаметры от 100 до 315 мм, благодаря чему TUBE XL можно использовать как в компактных системах вентиляции, так и в более производительных общеобменных установках. При выборе конкретной модели необходимо учитывать не только максимальный расход воздуха, но и требуемый напор, сопротивление сети и фактическую рабочую точку.
Компания МЕЛДЕР поставляет круглые канальные вентиляторы диаметром до 400 мм от Shuft, ERA, Dastech-DTE и других производителей. Доставку оборудования для вентиляции осуществляем по России, самовывоз из Москвы.
