Канальные центробежные вентиляторы Dastech HEE-IE
Dastech HEE-IE — серия высоконапорных канальных вентиляторов с EC-двигателем, предназначенных для эффективной работы в системах приточной и вытяжной вентиляции. Благодаря сочетанию центробежного рабочего колеса с назад загнутыми лопатками, энергоэффективного привода и корпуса из стали с антикоррозийной покраской эти вентиляторы обеспечивают высокую производительность, значительное статическое давление и низкое энергопотребление даже при эксплуатации в сложных вентиляционных сетях.
Центробежный вентилятор Dastech HEE разработан для круглых воздуховодов диаметром от 100 до 315 мм и применяется в вентиляционных системах жилых, административных, коммерческих и промышленных объектов. Серия отлично подходит для длинных воздуховодов, вентиляционных установок с рекуперацией тепла, вытяжки, производственных помещений, лабораторий, ресторанов, гостиниц, складов и других объектов, где требуется поддерживать стабильный расход воздуха при высоком сопротивлении сети.
В отличие от классических AC-вентиляторов, канальный вентилятор Dastech серии HEE-IE оснащается современным EC-двигателем, который отличается высоким КПД, плавным регулированием скорости вращения, меньшим потреблением электроэнергии и длительным сроком службы. Благодаря этому оборудование позволяет снизить эксплуатационные расходы и обеспечивает более точное управление производительностью вентиляционной системы.
Высоконапорные канальные вентиляторы Dastech HEE-IE предназначены для объектов, где обычные канальные вентиляторы уже не способны обеспечить необходимый расход воздуха. Высокое статическое давление позволяет эффективно преодолевать сопротивление длинных воздуховодов, фильтров, шумоглушителей, калориферов, рекуператоров, воздушных клапанов и другого вентиляционного оборудования.
Преимущества канальных вентиляторов Dastech HEE-IE
Серия HEE-IE создавалась как профессиональное решение для современных инженерных систем вентиляции. Благодаря использованию высокоэффективного EC-двигателя и аэродинамически оптимизированного рабочего колеса вентиляторы отличаются стабильной производительностью, высоким давлением и минимальным энергопотреблением.
- энергоэффективный EC-двигатель нового поколения;
- высокий КПД двигателя + встроенная термозащита с автоматическим сбросом;
- низкое энергопотребление по сравнению с AC-вентиляторами;
- высокое статическое давление;
- широкий диапазон плавного регулирования скорости;
- управление сигналом 0–10 В;
- прочный влагостойкий корпус из металла;
- устойчивость к коррозии;
- рабочее колесо с назад загнутыми лопатками;
- низкий уровень шума;
- простая установка в круглые воздуховоды;
- длительный срок службы шарикоподшипников NSK;
- стабильная работа при непрерывной эксплуатации;
- подходит для приточной и вытяжной вентиляции.
- мотор-колесо сбалансировано с обеих сторон, имеет низкую вибрацию, точность балансировки G2.5
Конструкция высоконапорного вентилятора Dastech HEE-IE
Центробежный высоконапорный вентилятор состоит из нескольких основных узлов, каждый из которых влияет на эффективность работы вентиляционной системы.
Корпус
Корпус изготовлен из стали высокой прочности с порошковой покраской, стойкой к влаги. Такое исполнение обеспечивает устойчивость к механическим воздействиям, вибрациям и образованию коррозии. Благодаря круглым соединительным патрубкам оборудование легко подключается к стандартным круглым воздуховодам.
Металлический канальный вентилятор отличается длительным сроком службы и подходит для эксплуатации практически во всех общеобменных системах вентиляции.
Рабочее колесо
Рабочее колесо выполнено по центробежной схеме с назад загнутыми лопатками. Такая конструкция обеспечивает высокий КПД, снижает уровень шума и позволяет развивать значительно большее статическое давление по сравнению с осевыми вентиляторами.
EC-двигатель
Главной особенностью серии является применение современного бесщеточного EC-двигателя. Электронная коммутация позволяет автоматически поддерживать высокий КПД практически во всем диапазоне скоростей вращения. В результате снижается потребление электроэнергии, уменьшается нагрев двигателя и увеличивается срок его службы.
Японские подшипники NSK
Во всех круглых канальных вентиляторах применяются необслуживаемые шарикоподшипники NSK с большим ресурсом работы. Это обеспечивает надежную эксплуатацию оборудования в круглосуточном режиме.
Почему выбирают центробежный высоконапорный вентилятор
При проектировании современных систем вентиляции инженеры все чаще выбирают именно центробежный высоконапорный вентилятор, поскольку он способен обеспечить стабильную производительность даже при значительном сопротивлении сети.
Если в системе используются длинные воздуховоды, фильтры высокой степени очистки, шумоглушители, рекуператоры или большое количество фасонных элементов, обычный осевой вентилятор быстро теряет производительность. В таких случаях применение серии Dastech HEE-IE позволяет сохранить необходимый расход воздуха практически на всем протяжении системы.
Именно поэтому вентилятор канальный высоконапорный для круглых воздуховодов широко используется в профессиональных вентиляционных установках.
Где применяются Dastech HEE-IE
Серия HEE-IE предназначена для работы в самых различных инженерных системах вентиляции:
- офисные здания;
- торговые центры;
- рестораны;
- кафе;
- гостиницы;
- медицинские учреждения;
- лаборатории;
- производственные помещения;
- склады;
- чистые помещения;
- вентиляционные камеры;
- жилые дома;
- коттеджи;
- подземные парковки;
- спортивные комплексы.
Благодаря высокой эффективности круглый канальный вентилятор Dastech HEE-IE одинаково успешно применяется как в небольших вентиляционных системах, так и на крупных коммерческих объектах.
Почему EC-вентиляторы эффективнее AC-моделей
Еще несколько лет назад большинство канальных вентиляторов комплектовалось асинхронными AC-двигателями. Несмотря на простую конструкцию и доступную стоимость, такие двигатели имеют более низкий КПД и менее гибкие возможности регулирования оборотами.
EC-двигатели, используемые в серии Dastech HEE-IE, сочетают преимущества синхронного электродвигателя и интеллектуальной электронной системы управления. Это позволяет добиться высокой эффективности практически во всем диапазоне рабочих режимов.
| Параметр | EC-двигатель Dastech HEE-IE | Обычный AC-двигатель |
|---|---|---|
| КПД | Высокий | Средний |
| Энергопотребление | Низкое | Выше |
| Регулирование скорости | Плавное 0–10 В | Через регулятор напряжения |
| Уровень шума | Ниже | Выше |
| Точность управления | Очень высокая | Средняя |
| Эксплуатационные расходы | Минимальные | Выше |
Как подобрать канальный вентилятор Dastech HEE-IE
При выборе вентилятора канального типа необходимо учитывать не только расход воздуха, но и полное аэродинамическое сопротивление вентиляционной сети. Наиболее распространенной ошибкой является подбор оборудования исключительно по производительности без учета потерь давления.
При расчете рекомендуется учитывать:
- необходимый расход воздуха (м³/ч);
- полное давление системы (Па);
- диаметр круглого воздуховода;
- длину вентиляционной сети;
- количество поворотов и тройников;
- наличие фильтров, шумоглушителей и рекуператоров;
- режим эксплуатации вентиляционной системы;
- возможность регулирования производительности.
Правильно подобранный высоконапорный канальный вентилятор обеспечивает стабильную работу системы, снижает уровень шума и позволяет сократить потребление электроэнергии.
Технические характеристики канальных вентиляторов Dastech HEE-IE
Серия Dastech HEE-IE включает семь типоразмеров для круглых воздуховодов диаметром от 100 до 315 мм. Все модели оснащаются современными EC-двигателями с внешним ротором, рабочими колесами с назад загнутыми лопатками и имеют возможность плавного регулирования производительности.
Ниже приведены основные технические характеристики серии.
| Модель | Диаметр воздуховода | Производительность, м³/ч | Максимальное давление, Па | Частота вращения, об/мин | Мощность, Вт |
|---|---|---|---|---|---|
| HEE-100 IE | 100 мм | 356 | 887 | 3600 | 77 |
| HEE-125 IE | 125 мм | 463 | 949 | 3000 | 77 |
| HEE-150 IE | 150 мм | 694 | 860 | 2500 | 96 |
| HEE-160 IE | 160 мм | 778 | 783 | 2600 | 96 |

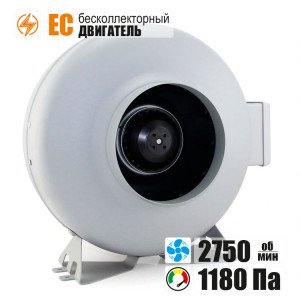

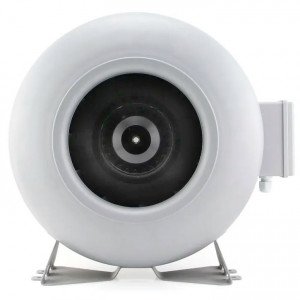

| HEE-200 IE | 200 мм | 1100 | 1180 | 2750 | 150 |

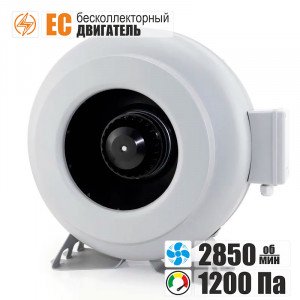

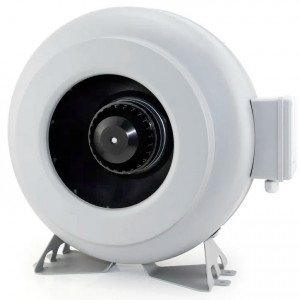

| HEE-250 IE | 250 мм | 1193 | 1200 | 2850 | 155 |

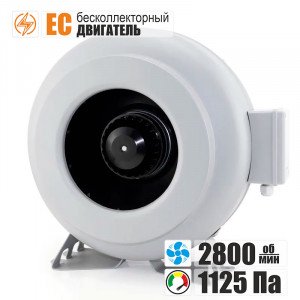

| HEE-315 IE | 315 мм | 1785 | 1125 | 2800 | 226 |
Особенности модельного ряда Dastech HEE-IE
Линейка Dastech HEE-IE охватывает практически все наиболее востребованные диаметры круглых воздуховодов. Это позволяет подобрать вентилятор как для небольшой квартиры или частного дома, так и для крупных коммерческих объектов с протяженными вентиляционными сетями.
| Модель | Рекомендуемое применение |
|---|---|
| HEE-100 IE | Квартиры, санузлы, небольшие офисы, локальная вытяжка. |
| HEE-125 IE | Небольшие магазины, кафе, офисные помещения. |
| HEE-150 IE | Частные дома, приточно-вытяжные установки. |
| HEE-160 IE | Коттеджи, рестораны, серверные помещения. |
| HEE-200 IE | Торговые объекты, производственные помещения. |
| HEE-250 IE | Крупные вентиляционные установки, склады, производственные здания. |
| HEE-315 IE | Промышленные объекты, большие коммерческие здания, вентиляционные камеры. |
Почему Dastech HEE-IE обеспечивает высокое давление
Высокие показатели статического давления достигаются благодаря сочетанию нескольких инженерных решений:
- рабочее колесо с назад загнутыми лопатками;
- точная динамическая балансировка ротора;
- современный EC-двигатель с высоким КПД;
- аэродинамический металлический корпус;
- минимальные внутренние потери воздуха;
- оптимизированная геометрия входного патрубка.
Максимальное давление отдельных моделей превышает 1000 Па, что заметно больше ВКК-М, Shuft CFk VIM/MAX, Shuft Tube, Shuft CFs и позволяет использовать вентиляторы в сложных вентиляционных сетях с большим количеством фильтров, шумоглушителей, воздушных клапанов и длинных участков воздуховодов.
Основные преимущества серии HEE-IE
| Параметр | Dastech HEE-IE |
|---|---|
| Тип двигателя | EC (Electronically Commutated) |
| Регулирование | Плавное 0–10 В |
| Рабочее колесо | Назад загнутые лопатки |
| Корпус | Оцинкованная сталь |
| Защита двигателя | Встроенная термозащита |
| Подшипники | NSK |
| Степень защиты | IP44 |
| Рабочая температура | от −20 до +60 °C |
| Питание | 220 В, 50 Гц |
Благодаря этим характеристикам серия Dastech HEE-IE подходит как для новых инженерных систем, так и для модернизации существующей вентиляции, где требуется повысить давление, снизить энергопотребление и обеспечить плавное регулирование производительности.
Сравнение Dastech HEE-IE, ВКК-М и Shuft CFs
При выборе канального вентилятора покупатели чаще всего сравнивают серию Dastech HEE-IE с вентиляторами ВКК-М и Shuft CFs. Все три серии относятся к категории круглых центробежных канальных вентиляторов, однако отличаются типом двигателя, энергоэффективностью, возможностями регулирования и максимальным давлением.
| Характеристика | Dastech HEE-IE | ВКК-М | Shuft CFs |
|---|---|---|---|
| Тип двигателя | EC | AC | AC |
| Регулирование скорости | 0–10 В | Регулятор напряжения | Регулятор напряжения |
| Энергопотребление | Низкое | Среднее | Среднее |
| Максимальное давление серии | До 1800 Па | До 650 Па | До 800 Па |
| Корпус | Сталь с защитным покрытием | Оцинкованная сталь | Сталь с защитным покрытием |
| Рабочее колесо | Назад загнутые лопатки | Назад загнутые лопатки | Назад загнутые лопатки |
| Экономичность | ★★★★★ | ★★★★☆ | ★★★★☆ |
| Точность регулирования | ★★★★★ | ★★★☆☆ | ★★★☆☆ |
| Рекомендуется для длинных воздуховодов | Да | Да | Да |
Серия Dastech HEE-IE выигрывает благодаря применению EC-двигателей с плавным управлением 0–10 В, высокой энергоэффективности и большому запасу статического давления. Серия Shuft CFs оснащается AC-двигателями и обеспечивает максимальный напор до 800 Па в зависимости от модели.
Почему выбирают Dastech HEE-IE
- Современный EC-двигатель с высоким КПД.
- Снижение затрат на электроэнергию.
- Плавное управление скоростью 0–10 В.
- Высокое статическое давление.
- Низкий уровень шума.
- Надежные шарикоподшипники.
- Прочный влагостойкий корпус из стали.
- Широкий модельный ряд от 100 до 315 мм (есть редкий размер 150 мм).
- Подходит для длинных воздуховодов и сложных вентиляционных систем.
- Высокий ресурс непрерывной эксплуатации.
FAQ
Это серия высоконапорных круглых канальных вентиляторов с EC-двигателями для приточных и вытяжных систем вентиляции.
EC-двигатель обеспечивает более высокий КПД, меньшее энергопотребление, плавное регулирование скорости и более длительный срок службы.
Да. Все вентиляторы серии поддерживают плавное управление сигналом 0–10 В.
Для жилых домов, офисов, ресторанов, гостиниц, торговых центров, производственных предприятий и складских помещений.
Корпус выполнен из стали с порошковой покраской с высокой устойчивостью к коррозии.
100, 125, 150, 160, 200, 250 и 315 мм.
Да, при соблюдении требований инструкции производителя.
Да. Данное оборудование как раз рассчитано на длинные воздуховоды. Высокое статическое давление позволяет эффективно работать в протяженных вентиляционных сетях.
Да. Серия HEE-IE отлично подходит для работы с приточно-вытяжными установками и рекуператорами.
Оно обеспечивает высокий КПД, снижает шум и позволяет получить большое статическое давление.
Купить канальные вентиляторы Dastech HEE-IE высокого давления
Dastech HEE-IE — современная серия круглых канальных вентиляторов с высоким напором, разработанная для эффективной работы в системах вентиляции с высоким аэродинамическим сопротивлением. Благодаря применению EC-двигателей, прочного корпуса из оцинкованной стали и рабочего колеса с назад загнутыми лопатками оборудование обеспечивает высокую производительность, значительное статическое давление и минимальные эксплуатационные расходы.
Если вам необходим надежный центробежный вентилятор Dastech HEE, специалисты помогут подобрать модель по расходу воздуха, полному давлению и диаметру воздуховода. Серия подходит как для новых проектов, так и для модернизации существующих систем вентиляции.
