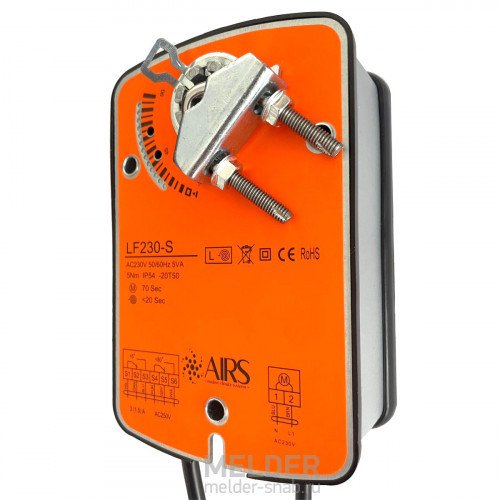

Привод воздушного клапана AIRS LF230-S 5 Нм / 230 В с пружинным возвратом
AIRS LF230-S - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод AIRS LF230-S имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.8 м². Модель LF230-S подключается к стандартной сети переменного тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции AIRS LF230-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод LF230-S или другие вентиляционные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Dastech, Нанотек, Lufberg, Sputnik, UCP и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LF230-S
- Артикул:AIRS LF230-S
- 100
Применение AIRS LF230-S
Электроприводы AIRS серии LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LF230-S
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода AIRS LF230-S
- Основные характеристики LF230-S:
- усилие 5Нм;
- напряжение 230В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции AIRS от других компаний с такими же или близкими параметрами: Dastech AR-05N220S, Nanotek LF 230 B 5, Belimo LF230-S, Sputnik AS230-5-S, Lufberg DA05S220S, BVM TS05-230S, Siemens GMA321.1E, Gruner 341-230-05-S2. Все перечисленные модели могут быть заменены на AIRS LF230-S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, BVM, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения AIRS LF230-S 5 Нм с возвратной пружиной, двухпозиционное управление. Напряжение 230В.
Наличие возвратной пружины | С возвратной пружиной |
Аналоги | Электропривод Dastech AR-05N220S |
Вес | 1.9 кг |
Влажность | 5%…95% без конденсата |
Вращение заслонки | Ø10—16 мм, □ 7 - 11 мм |
Время поворота (двигатель/ пружина) | 70 / 20 сек. |
Вспомогательные переключатели | 3(1.5) А, АС 230 В |
Класс защиты | Ⅱ (полностью изолированный) |
Крутящий момент | 5 Нм |
Назначение | Воздушный |
Напряжение | 220 В |
Номинальное напряжение | АС 230 В ± 10% |
Потребляемая мощность (работа/удержание) | 5 Вт / 2 Вт |
Похожие модели | Электропривод AIRS LF24-S |
Рабочая температура | -30°…+50° С |
Расчетная мощность | 5 ВА |
Соединение, кабель | 1 м |
Срок службы | 60 000 циклов |
Степень защиты корпуса | IP 54 |
Температура хранения | -30°…+50° С |
Угол поворота | 0°…90° (-5°…90° механически) |
Управление | Открыто/Закрыто |
Управляющий сигнал | 2-х позиционный |
Уровень шума | макс. 45 дБ |
Частота | 50 … 60 Гц |
