Привод воздушного клапана AIRS LF24 5 Нм / 24 В с пружинным возвратом
AIRS LF24 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод AIRS LF24 имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.8 м². Модель LF24 подключается к стандартной сети переменного/постоянного тока с напряжением 24В 50/60 Гц.
Электропривод AIRS LF24 применяется в системах приточной и вытяжной вентиляции, может устанавливаться на воздушные клапаны по типу КВК, АВК и аналогичные. У данной модели есть аналог с концевиками - LF24-S.
Купить электропривод LF24 или другие вентиляционные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Dastech, Нанотек, Lufberg, Sputnik, UCP и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:LF24
- 96
Цену уточняйте
Есть в наличии
Применение AIRS LF24
Электроприводы AIRS серии LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы LF24
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода AIRS LF24
- Основные характеристики LF24:
- усилие 5Нм;
- напряжение 24В;
- время поворота двигателя/пружины 70/20 сек;
- размер оси Ø10—16 мм, □ 7- 12 мм;

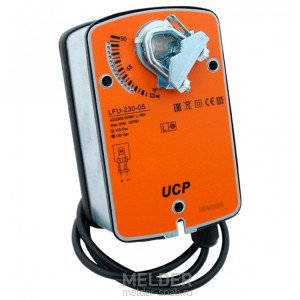

Аналоги привода заслонки вентиляции AIRS от других компаний с такими же или близкими параметрами: Dastech AR-05N24, Nanotek LF 24 B 5, Belimo LF24, Sputnik AS24-5-S, Lufberg DA05S24, BVM TS05-24S, Dacond DAC-LF24-05, Hoocon DA5FU24-D, Shuft UCP LFU-24-05, TECHNO SC-05DN/24V, Siemens GMA121.1E, Gruner 341-024-05. Все перечисленные модели могут быть заменены на AIRS LF24-S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, UCP, Dastech, Hoocon, BVM, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения AIRS LF24 с возвратной пружиной, без концевиков. Напряжение 24В.
Скачать паспорт на Электропривод AIRS LF24| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Dastech AR-05N24 |
| Вес | 1.9 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | Ø10—16 мм, □ 7 - 12 мм |
| Время поворота (двигатель/ пружина) | 70 / 20 сек. |
| Вспомогательные переключатели | Нет |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 5 Нм |
| Назначение | Воздушный |
| Напряжение | 24 В |
| Номинальное напряжение | АС/DC 24 В ± 10% |
| Потребляемая мощность (работа/удержание) | 5 Вт / 2 Вт |
| Похожие модели | AIRS LF230 |
| Рабочая температура | -30°…+50° С |
| Расчетная мощность | 5 ВА |
| Соединение, кабель | 1 м |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+50° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Управляющий сигнал | 2-х позиционный |
| Уровень шума | макс. 45 дБ |
| Частота | 50 … 60 Гц |
