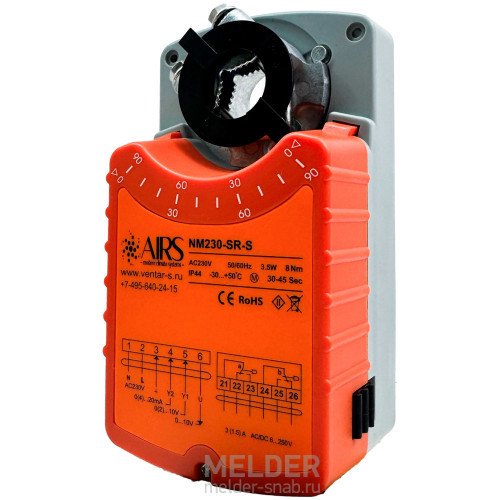

Привод воздушного клапана AIRS NM230-SR-S 8 Нм / 230 В плавное регулирование 0-10В
AIRS NM230-SR-S - электромеханический привод воздушного клапана, применяемый для плавного управления заслонкой. Регулирующий электропривод выполнен в пластиковом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод AIRS NM230-SR-S без возвратной пружины и имеет крутящий момент 8 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1.5 м². Модель NM230-SR-S подключается к стандартной сети переменного (AC) тока с напряжением 220-240В 50/60 Гц.
В приводе заслонки вентиляции AIRS NM230-SR-S есть встроенные концевые выключатели, которые можно подключать к контроллерам и отслеживать текущее состояние заслонки (открыто/закрыто) в диспетчерской на мониторе или на дверце щита автоматики (с помощью сигнальных индикаторных ламп).
Купить электропривод NM230-SR-S или другие вентиляционные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Dastech, Нанотек, Lufberg, Sputnik, UCP и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:NM230-SR-S
- 99
Цену уточняйте
Есть в наличии
Применение AIRS NM230-SR-S
Электроприводы AIRS серии NM без пружинного возврата предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью только двигателя изменяет положение заслонки на открыто или закрыто.
Принцип работы NM230-SR-S
Особенностью работы электропривода без возвратной пружины заключается в отсутствии быстрого вращения заслонки за счёт пружины при снятии напряжения на сервоприводе. В реверсивном приводе вращение вала в оба направления производит только встроенный двигатель за одно и тоже время. При отсутствии напряжения ничего не происходит. В данном случае управление плавное (0)2…10 В, т.е. отрегулировать просвет воздуховода можно на 10%, 20% и т.д..
Аналоги электропривода AIRS NM230-SR-S
- Основные характеристики NM230-SR (S):
- усилие 8Нм;
- напряжение 230В;
- время поворота двигателя - 30-45 сек;
- размер оси Ø10—20 мм, □ 10 - 16 мм;
Аналоги привода заслонки вентиляцииa AIRS от других компаний с такими же или близкими параметрами: Dastech DA-08N220A-SR, Belimo NM230A-SR, Lufberg DA08N220PS, Hoocon DA8MU230-AS, TECHNO 08AF/230V, Gruner 227C-230-10 (10НМ). Все перечисленные модели могут быть заменены на AIRS NM230-SR-S.
Если же Вам необходима продукция именно от Dastech, Nanotek, Belimo, Спутник, Lufberg, Siemens, BVM, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения AIRS NM230-SR-S 8 Нм без возвратной пружины. Напряжение 230В.
Скачать паспорт на Электропривод AIRS NM230-SR-S| Наличие возвратной пружины | Реверсивный |
| Аналоги | Dastech DA-08N220A-SR |
| Вес | 1.3 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | Ø10—20 мм, □ 10 - 16 мм |
| Время поворота (двигатель/ пружина) | 30-45 сек. |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Класс защиты | Ⅱ (полностью изолированный) |
| Крутящий момент | 8 Нм |
| Назначение | Воздушный |
| Напряжение | 230 В |
| Номинальное напряжение | АС 230 В ± 10% |
| Потребляемая мощность (работа/удержание) | 3.5 Вт / 0.7 Вт |
| Похожие модели | AIRS NM230-SR, NM24-SR |
| Рабочая температура | -30°…+50° С |
| Расчетная мощность | 5 ВА |
| Соединение, кабель | 1 м |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+50° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | 0...10 В - плавное |
| Управляющий сигнал | Пропорциональный |
| Уровень шума | макс. 45 дБ |
| Частота | 50 … 60 Гц |
