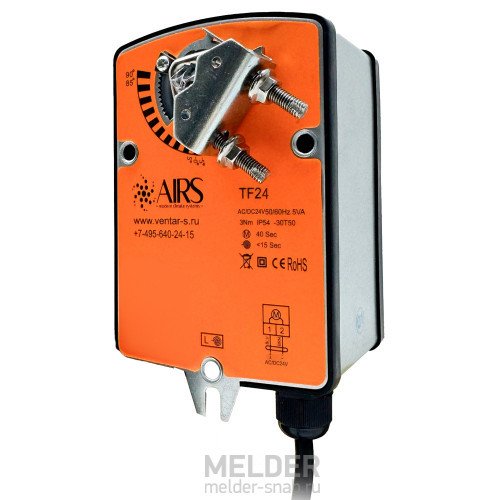

Привод воздушного клапана AIRS TF24 3 Нм / 24 В с пружинным возвратом
AIRS TF24 - электромеханический привод воздушного клапана, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод AIRS TF24 имеет возвратную пружину и двигатель с крутящим моментом 3 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 0.6 м². Модель TF24 подключается к стандартной сети переменного/постоянного тока с напряжением 24В 50/60 Гц.
Привод заслонки вентиляции AIRS TF24 может применяться в системах вентиляции и системах воздушного отопления, за счёт пружинного возврата сервопривод выполняет защитную функцию от замораживания.
Купить электропривод TF24 или другие вентиляционные приводы AIRS в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Dastech, Нанотек, Lufberg, Sputnik, UCP и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:TF24
- Артикул:AIRS TF24
- 100
4 780 руб
Есть в наличии
Применение AIRS TF24
Электроприводы AIRS серии TF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы TF24
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода AIRS TF24
- Основные характеристики TF24:
- усилие 3Нм;
- напряжение 24В;
- время поворота двигателя/пружины 34/10 сек;
- размер оси Ø10—16 мм, □ 7- 11 мм;
Аналоги привода заслонки вентиляции AIRS от других компаний с такими же или близкими параметрами: Nanotek LF 24 B 3, Belimo TF24, Sputnik AS24-3, Dastech AR-03N24S, Lufberg DA03S24, BVM TS03-24S, Hoocon DA3FU24-D, Siemens GQD121.1A, Gruner 341-024D-03. Все перечисленные модели могут быть заменены на AIRS TF24-S.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Siemens, BVM, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Скачать паспорт на Электропривод AIRS TF24| Наличие возвратной пружины | С возвратной пружиной |
| Аналоги | Электропривод Nanotek LF 24 B 3 |
| Вес | 1.8 кг |
| Влажность | 5%…95% без конденсата |
| Вращение заслонки | Ø10—16 мм, □ 7 - 11 мм |
| Время поворота (двигатель/ пружина) | 34 / 10 сек. |
| Вспомогательные переключатели | 3(1.5) А, АС 230 В |
| Класс защиты | III (для низких напряжений) |
| Крутящий момент | 3 Нм |
| Назначение | Воздушный |
| Напряжение | 24 В |
| Номинальное напряжение | АС 24 В ± 10% |
| Потребляемая мощность (работа/удержание) | 5 Вт / 2 Вт |
| Похожие модели | Электропривод AIRS TF230-S |
| Рабочая температура | -30°…+50° С |
| Расчетная мощность | 5 ВА |
| Соединение, кабель | 1 м |
| Срок службы | 60 000 циклов |
| Степень защиты корпуса | IP 54 |
| Температура хранения | -30°…+50° С |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Управление | Открыто/Закрыто |
| Управляющий сигнал | 2-х позиционный |
| Уровень шума | ниже 62 дБ |
| Частота | 50 … 60 Гц |
