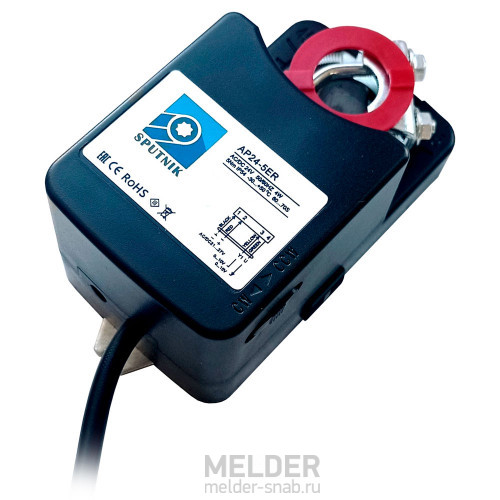

Реверсивный привод Sputnik AP24-5ER 5 Нм / 24 В плавное управление с электронным возвратом

Применение Sputnik AP24-5ER

Воздушные приводы Спутник серии AP можно устанавливать на клапаны типа КВК, АВК и аналогичные.

Область применения:
• системы приточной и вытяжной вентиляции;
• системы кондиционирования воздуха;
• автоматические воздушные клапаны круглого и прямоугольного сечения;
• регулирующие и смесительные клапаны вентиляционных установок;
• системы автоматизации и диспетчеризации инженерного оборудования зданий;
• вентиляционные установки, где требуется пропорциональное регулирование положения заслонки.

Электронный возврат является дополнительным элементом безопасности и функциональности: при исчезновении питания привод переводит клапан в предусмотренное конструкцией положение. Это делает Спутник AP24-5ER подходящим решением для автоматизированных систем вентиляции и кондиционирования.

Принцип работы AP24-5ER

SPUTNIK AP24-5ER работает по принципу пропорционального управления. На привод воздушного клапана поступает управляющий сигнал от контроллера системы автоматизации, после чего электропривод устанавливает заслонку в соответствующее положение.

В зависимости от значения управляющего сигнала клапан может находиться в любом промежуточном положении, а не только полностью открытом или закрытом. Это позволяет плавно регулировать расход воздуха и поддерживать заданные параметры работы вентиляционной системы.

При отключении питания электронный механизм возврата переводит привод в установленное исходное положение. После восстановления питания привод возвращается к управлению от контроллера.

Аналоги электропривода Sputnik AP24-5ER

Основные характеристики AP24-5ER:
• усилие 5Нм;
• напряжение 24В;
• время поворота двигателя - 60-70 сек;
• размер оси Ø10...17 мм, □ 5...12 мм;

Аналоги привода заслонки вентиляции Спутник от других компаний с такими же или близкими параметрами: Shuft UCP LEC-24-05, Shuft UCP LEC-24-05-S. Все перечисленные модели могут быть заменены на Sputnik AP24-5ER.

Если же Вам необходима продукция именно от AIRS, Dastech, BVM, Hoocon, Belimo, Nanotek, Lufberg, Siemens, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
