Регулирующие приводы UCP клапанов вентиляции
Электромеханические приводы UCP предназначены для автоматизации процесса управления оборудования систем вентиляции, отопления, водоснабжения и кондиционирования. Перечень продукции включает как стандартные модели регулирующих электроприводов с возвратной пружиной и реверсивные, так и редкие приводы с электронным возвратом.
Производство электроприводов UCP осуществляется совместным сингапуро-китайским предприятием в городе Цзисян (Китай). Конструкция сервоприводов базируется на швейцарских технологиях и имеет сертификацию Европейского Союза, в который они также поставляются.
Для производства противопожарных электроприводов используются стальные компоненты и качественный мотор RK-370CA, который собирается по лицензии совместно с известной японской компанией MABUCHI MOTOR
По месту применения и назначения можно разделить сервоприводы на противопожарные, рассчитанные на работу с высокими температурами, и на приводы систем ОВиК (HVAC), которые могут использоваться на воздушных клапанах и шаровых кранах.
Противопожарные приводы UCP
Противопожарные электроприводы разделяются на две серии: UB и UE. Серия UCP UB характеризуется наличием пружинного возврата и крутящим моментом от 3Нм до 15Нм. Эта серия применяется на нормально-открытых огнезадерживающих клапанах. Серия UE – это реверсивные приводы без возвратной пружины, которые предназначена для нормально-закрытых ОЗК и клапанов дымоудаления. Крутящий момент 10Нм или 15Нм.
Все электроприводы противопожарных клапанов изготовлены в металлическом корпусе, имеют стандартное передающее звено на квадратный вал 12х12 мм, также есть возможность ручного управления и контроля состояния заслонки с помощью встроенных вспомогательных переключателей (SPDT).
Электроприводы UCP для воздушных клапанов
Для систем отопления, вентиляции и кондиционирования (ОВиК) предназначены три модельных ряда:
- с возвратной пружиной;
- без возвратной пружины;
- реверсивные, с электронным возвратом.
Электроприводы с возвратной пружиной применяются на воздушных клапанах круглого (КВК) и прямоугольного сечения (АВК, УВК и т.д.). Приводы без возвратной пружины имеют более широкое применение, помимо установки на заслонку вентиляции, их можно применять для управления шаровыми кранами систем отопления и водоснабжения.
Приводы заслонки вентиляции с возвратной пружиной
Электроприводы с пружинным возвратом производятся в металлическом корпусе и часто используются на круглых воздушных клапанах или прямоугольных дроссель-клапанах с одной створкой. Особенностью такого оборудования является наличие пружины, которая быстрее двигателя вращает заслонку в нужное положение. Пружинный возврат также может сработать при обмерзании вентклапана, в то время как двигателю реверсивного сервопривода при обмерзании не всегда хватает усилия для вращения вала. Т.е. пружинный привод выполняет ещё и охранные функции от обмерзания.
В модельный ряд пружинных электроприводов входит 4 серии: TFU – 3 Нм, LFU – 5 Нм, NFU – 8 Нм и SFU – 10 Нм. Каждый тип включает по 4 модели, две по 24В и две по 220В. И каждый вид по напряжению разделяется по наличию или отсутствию вспомогательных переключателей.
Электроприводы UCP без возвратной пружины
Реверсивные сервоприводы часто используются на многостворчатых воздушных клапанах прямоугольного сечения, например таких как: АВК, КВА, УВК, КВУ и аналогичных. Также этот вид можно устанавливать на двухходовые и трёхходовые краны при помощи специального адаптера.
По сравнению с пружинными моделями, версии без пружинного возврата выполнены из пластикового корпуса и имеют более компактные размеры, и как результат – небольшой вес, в пределах 1 кг.
По способу управления и принципу работы реверсивные электроприводы можно разделить на 3 вида:
- 2/3-хпозиционное управление;
- плавное (аналоговое) управление (0-10В);
- 2/3-хпозиционное с электронным возвратом.
Стандартные приводы UCP с 2/3 позиционным регулированием заслонкой: TMU – 2Нм, LMU – 5Нм, SMU – 10Нм, XMU – 15Нм и RMU – 20Нм. Каждая серия включает 4 модели, две по 24V и две по 230V и 2 с дополнительными переключателями и 2 без переключателей.

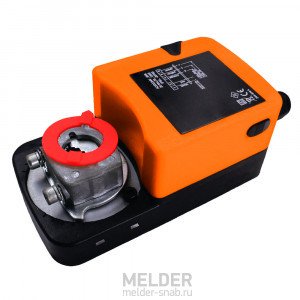

Электроприводы с плавным управлением (0-10В) подключаются к сети с напряжением 24В и представлены тремя моделями: LMC-24-05 (5Нм), SMC-24-10 (10Нм), RMC-24-20 (20Нм), В отличие от 2/3хпозиционных модификаций, где заслонка может быть или закрыта или открыта, приводы с плавным управлением позволяют регулировать шаровой кран или заслонку воздушного клапана на необходимый угол, т.е. открывать поток воды/воздуха частично, больше или меньше.
И самыми необычными являются электроприводы с электронным возвратом. Их принцип работы чем-то схож с сервоприводами с возвратной пружиной, только пружины в них нет, а возвратная функция осуществляется с помощью электродвигателя. В случае отключения питания, сервопривод, используя свой источник питания, переводит заслонку в нужное положение. Такая модификация широко применяется вместе с фанкойлами.
Серии с плавным управлением и электронным возвратом: LEC – 5Нм, SEC – 10Нм и REC – 20Нм. В каждой серии по 2 модели, с вспомогательными переключателями и без них. И последняя серия с электронным возвратом и двухпозиционным регулированием – REU с крутящим моментом 20 Нм. Тут 4 модели, две 24В и две 230В, и по 2 с дополнительными переключателями и без переключателей.
