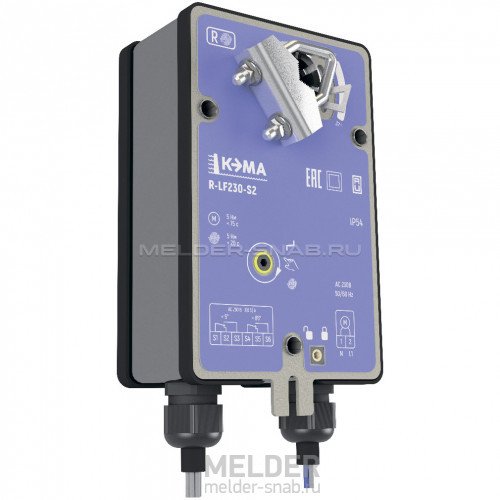

Привод воздушного клапана Кэма R-LF230-S2 5 Нм / 230 В с возвратной пружиной
Кэма R-LF230-S2 - электромеханический привод воздушного клапана Российского производства, применяемый для двухпозиционного управления заслонкой. Регулирующий электропривод выполнен в металлическом корпусе со степенью защиты IP54 и соответствует Российским стандартам.
Электропривод Кэма R-LF230-S2 имеет возвратную пружину и двигатель с крутящим моментом 5 Нм, этого усилия достаточно для управления воздушным клапаном с заслонкой до 1 м². Модель R-LF230 подключается к стандартной сети переменного тока с напряжением 220-240В. Данная версия включает вспомогательные переключатели (SPDT)
Привод заслонки вентиляции Кэма R-LF230-S2 может применяться в системах вентиляции и системах воздушного отопления, за счёт пружинного возврата сервопривод выполняет защитную функцию от замораживания. С помощью концевиков можно сигнализировать о текущем состоянии заслонки.
Купить электропривод R-LF230-S2 или другие вентиляционные приводы Кэма в Москве по низкой цене. Компания MELDER является официальным дилером производителей систем автоматики для воздушных клапанов: Нанотек, BVM, UCP, AIRS, Hoocon, Lufberg, Спутник и другие. Мы доставляем вентиляционное оборудование по Москве, области и в любой регион России.
- Модель:R-LF230-S2
- Артикул:Кэма R-LF230-S2
- 100
Применение Кэма R-LF230-S2
Электроприводы Кэма серии R-LF с пружинным возвратом предназначены для автоматизации работы заслонки воздушных клапанов систем приточно-вытяжной общеобменной вентиляции и кондиционирования. Устанавливаясь на вал воздушной заслонки, регулирующий сервопривод с помощью двигателя или возвратной пружины изменяет положение заслонки на открыто или закрыто.
Принцип работы R-LF230-S2
Особенностью работы привода с возвратной пружиной заключается в совместной работе двигателя и пружины, когда мотор вращает вал на 90°, параллельно взводится пружинный возврат, который находится под напряжением и удерживается двигателем. При подаче сигнала от автоматики или диспетчера, мотор перестаёт удерживать возвратную пружину, она срабатывает и переворачивает вал в обратном направлении. В случае отключения сети питания, пружинный возврат так же сработает. Такого плана регулирующие приводы могут применяться с клапанами вентиляции морозостойкого исполнения.
Аналоги электропривода Кэма R-LF230-S2
- Основные характеристики R-LF230-S2:
- усилие 5Нм;
- напряжение 230В;
- время поворота двигателя/пружины 75/20 сек;
- размер оси Ø10—16 мм, □ 12 x 12 мм;
Аналоги привода заслонки вентиляции Кэма от других компаний с такими же или близкими параметрами: Hoocon DA5FU230-DS, Nanotek LF 230 B 5, Belimo LF230-S, Sputnik AS230-5-S, Dastech AR-05N220S, Lufberg DA05S220S, BVM TS05-230S, AIRS LF230-S, UCP LFU-230-05-S2, Siemens GMA326.1E, Gruner 341-230-05-S2. Все перечисленные модели могут быть заменены на Кэма R-LF230-S2.
Если же Вам необходима продукция именно от Nanotek, Belimo, Спутник, Lufberg, Hoocon, AIRS, UCP, BVM, Siemens, Gruner, то в нашем каталоге электроприводов для клапанов вентиляции можно подобрать требуемую модель, к каждому товару есть описание, характеристики, документация (паспорт), чтобы ознакомится.
Схема подключения Кэма R-LF230-S2 5Нм 230В с возвратной пружиной. Напряжение 24В.
Габаритные размеры электропривода Кэма R-LF230-S2 5 Нм с возвратной пружиной
Наличие возвратной пружины | С возвратной пружиной |
Вес | 1.6 кг |
Вспомогательный переключатель | Есть |
Длина вала | > 40 мм |
Индикация положения | механический указатель |
Класс защиты | II (все изолировано) |
Крутящий момент | 5 Нм |
Назначение | Воздушный |
Направление вращения | Левое (L) и правое (R) |
Напряжение | 230 В |
Номинальный диапазон напряжения | 198 ... 264 В~ |
Относительная влажность | 95%, без конденсации (EN60730-1) |
Потребляемая мощность | 4.2Вт (работа) / 0.81Вт (удержание) |
Похожие модели | Nanotek LF 230 B, Dastech AR-05N220S, Belimo LF230-S, Lufberg DA05S220S |
Размер заслонки | 1 м² |
Размеры (Д×Ш×В) | 153x98x59(84) мм |
Ручное управление | Есть |
Сечение проводов | 0,5 мм² |
Температура окружающей среды | -30 … + 50 ℃ / IEC 721-3-3 |
Температура хранения | -40 … + 80 ℃ / IEC 721-3-2 |
Тепловой датчик SAF72 | Нет |
Угол поворота | 95° (максимум) |
Управление | Открыто/Закрыто |
Уровень защиты | IP54 |
Уровень звуковой мощности | до 55 дБ |
